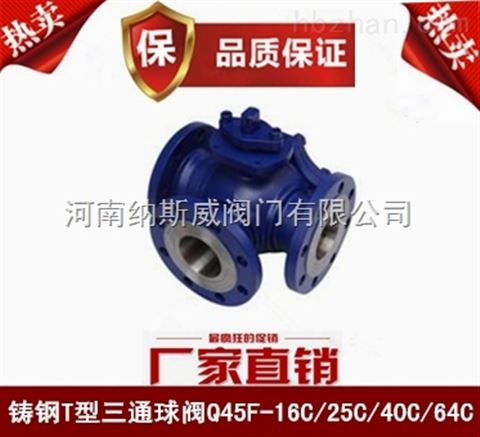

T型碳鋼三通球閥
產品概述
T型碳鋼三通球閥是流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。T型能使三條正交的管道相互聯通和切斷第三條通道起分流、合流作用。材質可選：碳鋼、301不銹鋼、304不銹鋼、316不銹鋼、316L不銹鋼等�？膳涮纂妱�、電動防爆、氣動、氣動防爆等。廣泛應用于除塵、瀝青、冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
T型碳鋼三通球閥結構圖
A、開啟過程
1.在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 .快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
三通球閥主要性能范圍
|
公稱壓力 |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕等介質 |
|
|
適用溫度 |
-28～350℃ |
||
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、 |
|
|
檢驗試驗 |
JB/T 9092-99 、API598 |
||
三通球閥主要零件材料
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
三通球閥T型連接尺寸和外形
|
型號 |
公稱通徑 |
尺寸(mm) |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q45F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
|
