三網合一光交箱安裝說明
三網合一共建共享光纜交接箱|三網合一光纜交接箱|共建共享光纜交接箱|四網合一光纜交接箱|不銹鋼光纜交接箱|美化型光纜交接箱|免跳纖光纜交接箱|傳統光纜交接箱
GXF05型光纜交接箱滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等國際標準。
光纜交接箱（Cross Connecting Cabinet for Communication Optical Cable）
型號：GXF05-VI型傳統光纜交接箱、GXF05-VII型不銹鋼光纜交接箱、GXF05-VIII型三網合一光纜交接箱、GXF05-VIIIF型四網合一光纜交接箱、GXF05-VIIA型美化型光纜交接箱
48芯光纜交接箱，72芯光纜交接箱，96芯光纜交接箱，144芯光纜交接箱，288芯光纜交接箱，360芯光纜交接箱，432芯光纜交接箱，576芯光纜交接箱，648芯光纜交接箱，720芯光纜交接箱，864芯光纜交接箱，960芯光纜交接箱，1152芯光纜交接箱，1200芯光纜交接箱，1440芯光纜交接箱
寧波遠捷通信設備有限公司訂購指南……
產品名稱
產品型號
產品規格（mm）
容量（芯）
使用環境
備注
光纜交接箱
GXF05-VI型
1050*550*310
144芯
室外
封閉式
GXF05-VI型
1450*750*320
288-360芯
GXF05-VI型
1450*750*540
576-720芯
GXF05-VI型
1450*1510*600
1152芯
GXF05-VIII型
1050*550*310
144芯
GXF05-VIII型
1450*750*320
288-432芯
GXF05-VIII型
1450*750*540
576-864芯
遵循標準
滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、IEC 62134-1 、UL94等國際標準。
三網合一光交箱安裝說明

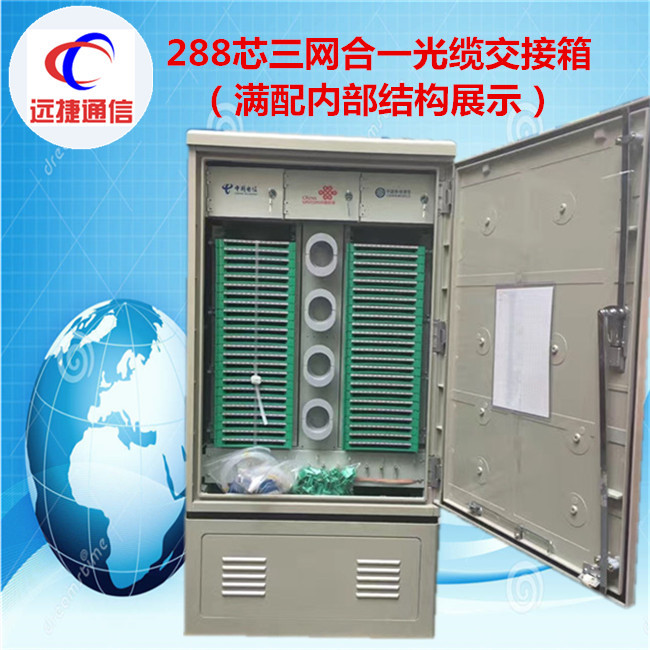

三網合一光纜交接箱
一、概述
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。
8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
四、使用、維護
1、門鎖的使用方法：
1．1、開門： 把鑰匙尾端插入門鎖盤中間堵塞中，逆時針旋轉半圈，按下PUSH即可打開箱門。
2、光纜的引入
2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。
2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。
2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。
2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。
3.1 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；
3.2 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；
3.3 蓋上熔接蓋板。
4、光纖的熔接
4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；
4.2 從熔接蓋板中間的纜孔處引入尾纖；
4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。
安裝
本設備可以落地安裝。
1
1、 落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地
腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2、架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
交接箱的使用期是同網絡使用期一樣，通常約20-25年。
選擇高品質的室外箱體使其具有高強度、抗沖擊、耐腐蝕和具有保溫隔熱功效可減緩箱內外溫度劇烈變化，能有效防止箱體內由于氣候驟變而引起的水氣凝結.從而減少凝露現象的產生，并有效地保證箱體內光器件工作環境，同時配合選用耐環境變化的光器件和設計合理的盤纖、跳線路由，能大大減少由于環境變化而產生的光器件附加衰耗的增加和光纖微彎的產生。
交接箱采用�？旎O計，使運營商能夠隨著用戶的增加而方便擴容，延長了固定資產的投入。
小型化、高密度、安裝靈活的特點，使交接箱可以減少室外占地面積和行人的注意，避免引起人為的破壞。
●箱體性能：
光纜交接箱既然是一種室外設備，那么對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。目前國內使用的光纜交接箱箱體主要有3類：原裝德國KRONE箱體(即現美國ADC公司59M型室外箱體)、國內參照KRONE箱體的仿制品和以及鐵質為主的金屬箱體。對于金屬箱體，因其在防水氣凝露等方面性能不佳，在使用中受到了局限。
KRONE箱體是采用以木襯板為核心的三明治式結構的不飽和聚酯玻璃纖維增強材料構成的，阻燃等級達到UL94V-0標準。而國內一些仿制品由于材料性能和結構等問題導致箱體在防水氣凝結和抗沖擊兩項性能上與KRONE有較大差異。另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。綜合考慮性能價格比，KRONE箱體的優勢是十分明顯的。
●密封方法：
箱體的性能達到了室外環境的要求，那么光纜交接箱內部被侵蝕的后途徑就是光纜進孔。顯然，如果進孔密封不好，人井中的大量潮氣會直接涌入箱體內，對箱內部件甚至光無源器件造成直接損害。通常，工程上采用松香加石蠟(1：1)混合密封的方法，也有使用玻璃膠、橡皮泥或專用合成密封材料的。如采用'非凝固型防火泥(SealingPutty)'能有效的防止火、灰塵、潮氣從人井內進入交接箱。但是不論使用什么材料，都必須具有凝結快速、不溶于水、溫度性能好、不干燥龜裂等基本性能。
同時規范化的施工和箱體底座的防潮處理，均能進一步保證箱體的密封。
●容量：
在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。那么更合理的情況應該是怎樣的呢?從光纜交接箱的原理圖可以看出，光纜交接箱的容量實際上應包括主干光纜直通(或直熔)容量、主干光纜配線容量和分支光纜配線容量三部分。
假設主干光纜為216芯帶狀光纜(12芯/帶)，在該分支點下落3帶，則：主干光纜直熔區容量為18-3=15帶，180芯;主干光纜配纖區容量為3+3=6帶，72芯;分支光纜配纖區容量為主干光纜配纖容量的1.5-2倍，即108~144芯。
實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。針對這個例子，這個交接箱的容量應該為180~216芯。
至于主干光纜的直通部分，實際工程中主要有兩種做法：一種是剪斷熔接;另一種是不剪斷(俗稱掏接)。對于前一種情況，需要在光纜交接箱中安裝專用的熔接盤(或熔接模塊/單元)，對于后一種情況，可以通過專用的直通單元來容納直通光纜。
●進纜根數：
人們在實踐中往往忽視進纜根數這個問題，而更關注交接箱的性能和容量。但是，由于光纜交接箱是長期使用的設備，隨著電信運營的不斷發展，線路的不斷擴容，進箱的光纜會是逐年遞增的。沒有人希望看到這樣的現象：光纜交接箱的容量還有富余，但卻再也找不到進纜孔位和光纜固定位了。
沿用上面的例子，假設每根分支光纜為12芯，則：主干光纜2根(一進一出);分支光纜為9～12根。共計11～14根光纜。當然如果分支光纜的芯數大一些，進纜根數相對會少一些。但從實踐中看，光纜交接箱至少要保證10個以上的光纜進孔和光纜固定位。原裝德國KRONE箱體能保證24根大直徑為35毫米的線纜進入。
●跳纖的管理：
人們在實踐中往往忽視跳纖管理的重要性，初期的跳纖路由往往沒考慮以后的上纖方便，經常是光纜交接箱的容量還有富余，但卻再也無法收容/儲存更多的跳纖，其中大多是人為的因素，但有時可能是箱體內走纖設計不合理造成的。美國ADC公司早在設計光交接箱時就考慮到了此類問題，并在其線纜管理理念中進行了充分的詮釋，值得運營商借鑒。
遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纖配線架、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
戶外工程介于局端機房和用戶大樓之間，在FTTB/FTTH中，用于連接從局端引出的饋線光纜與用戶大樓引入的分配光纜。在FTTC中，用于連接從局端引出的光纜與用戶電纜。戶外工程涉及光纜交接箱和光纜配線箱、光纜接頭盒、寬度戶外機柜等產品
