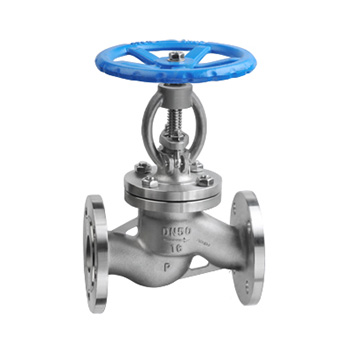

軟密封不銹鋼截止閥 J41N-16P

型號：J41N-16P 材質：不銹鋼

連接形式：法蘭 公稱通徑：25 mm 適用介質：水;氨氣;氫氣;液化氣;煤氣;煤氣

壓力環境：高壓 工作溫度：常溫 流動方向：雙向

驅動方式：手動 零部件及配件：執行器 形態：旋塞式

類型：直通式 標準：國標 外形：大型

★軟密封不銹鋼截止閥概述：

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。廣泛適用于食品、醫藥、石油、化工、天然氣專用截止閥、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通。

產品的圖片參數，結構原理，安裝維護，使用知識等。產品質量有品質保證，價格合理，擁有多條生產流水線，售前、售后服務完善，已建立全國服務網絡；

★軟密封不銹鋼截止閥分類：
根據截止閥的通道方向，可分為：直通式截止閥、直流式截止閥、角式截止閥、柱塞式截止閥。

軟密封不銹鋼截止閥工作原理：
天燃氣專用截止閥轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥瓣，達到開啟和關閉的作用。

軟密封不銹鋼截止閥設計說明：

1，閥蓋墊片形式
Class150截止閥采用不銹鋼石墨復合墊片；Class300截止閥采用不銹鋼石墨纏繞墊片；Class600截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900截止閥采用金屬環墊片；Class1500/Class2500截止閥采用自壓密封金屬環。

2，閥體和閥蓋連接形式
栓接閥蓋BB，體蓋焊接BW，自壓密封式閥蓋PS

3,彈簧加載填料沖擊系統
可根據客戶要求，采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

4，截止閥倒密封設計
本公司生產的截止閥采用倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封式直接加工或者是焊后加工。當閥門全開時，倒密封的密封面非�？煽�。

5，截止閥桿設計
本公司截止閥閥桿采用整體鍛造工藝制成，閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性 ,按照標準要求確定最小直徑，閥桿和閘板采用T型結構連接。

6，閥座設計
碳鋼截止閥閥座通常采用鍛鋼材料，閥座密封材料可根據用戶要求噴焊硬質合金�？筛鶕�客戶要求采用分離式螺紋旋入式閥座、焊接閥座及本體直接加工閥座。

7,旁通閥設計結構
帶有旁通閥的截止閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

★不銹鋼軟密封截止閥具有的優點：
1、結構簡單，制造和維修比較方便。   
2、工作行程小，啟閉時間短。   
3、密封性好，密封面間磨擦力小，壽命較長。   
4、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是***常見的結構，但其流體的阻力***大。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

★軟密封不銹鋼截止閥安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。   
2、手輪、手柄及傳動機構，不允許作起吊用。   
3、介質的流向應與閥體所示箭頭方向一致。

★不銹鋼軟密封截止閥采用的標準：
國標GB，美標ANSI,德標DIN,日標JIS

國標截止閥設計標準：
設計和制造標準按照: GB12235；
結構長度按照: GB12221
法蘭端尺寸按照：GB9113,JB79,HG20592等
螺紋端尺寸按照：JB/T7306；
對焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
檢驗和測試按照: GB13927,JB9092

美標軟密封截止閥設計標準：
設計和制造標準按照: ASME B16.34,API6D；
結構長度按照: ASME B16.10；
法蘭端尺寸按照：ASME B16.5
螺紋端尺寸按照：ANSI B1.20.1；
對焊端尺寸按照：ANSI B16.25
承插口尺寸按照：ANSI B16.11
檢驗和測試按照: API598

德標軟密封截止閥設計標準：
設計和制造標準按照: DIN3356 ；
結構長度按照: DIN3202；
法蘭端尺寸按照：DIN2543-2545或可選
對焊端尺寸按照：DIN3239
檢驗和測試按照: DIN3230

★不銹鋼軟密封截止閥基本型號：
法蘭連接型號：J41N/W/Y,J541,J641,J941，J44,J45
螺紋連接型號：J11N/W/Y
焊接連接型號：J61N/W/Y,J561,J661,J961
