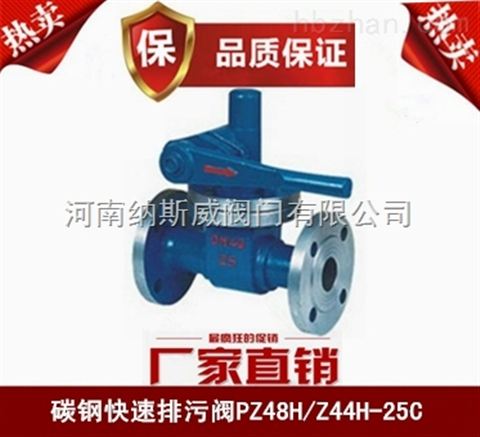

Z44H快速排污閥

產品概述

Z44H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉�？焖倥盼坶y不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動，排污閥pn≤2.0MPa高壓鍋爐的定期排污，可以五個通道同時排污，也可以一個通道排污。

Z44H快速排污閥結構圖

結構簡述

1.閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。

2.采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。

3.介質由支管流入向下排污。

4.閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。

安裝說明

多通排污閥必須垂直安裝在水平管道上。將管道清洗干凈后，才可安裝閥門。

1、逆時針轉動手輪閥桿帶動閥芯逐漸上移，密封面脫開，閥芯上的導流座逐漸移出閥座內孔，形成窄縫間隙，介質通過閥座上的對稱節流孔進入閥座內部，少量介質可通過窄縫流出，逐漸降低系統壓力。

2、繼續逆時針轉動手輪，閥芯向上運動，導流座上的節流孔移出閥座內腔，較多的介質通過導流座和閥套節流后順利排出。

3、繼續逆時針轉動手輪，閥芯向上移至全開位置，此時，介質壓力大大降低，大量雜質可直接從閥套節流孔處排出，并在倒置的密封座處形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。

4、順時針轉動閥門，閥桿帶動閥芯下移，此時排污已結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導向套靠近閥座，并改變介質流向，介質經節流后以一定速度通過閥芯和閥做密封面，逐漸加強對密封面的清潔力度。

5、繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流，由于排污接近結束，介質中雜質已經較少，導向套和閥座間的窄縫阻止了殘存的微小雜質流入密封面，介質通過窄縫快速流出，徹底清掃密封面，保證密封副接觸時達到零泄漏。

6、繼續轉動手輪，閥芯和密封座接觸。實現密封。排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊,排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。

性能測驗標準

公稱壓力	試驗壓力Ps(MPa)			適用介質(℃)
公稱壓力	強度試驗	水密封試驗	氣密封試驗	適用介質(℃)
1.6	2.4	1.8	0.7	水≤ 250 蒸汽≤ 425
2.5	3.8	2.8
4.0	6.0	4.4

零附件名稱

零件名稱

閥體、閥蓋

閥座、閘板

閥桿

齒輪軸

填料

墊片

扳手

材料名稱

鑄鋼

鉻不銹鋼

油浸石墨

石棉盤根

橡膠石

棉板

球墨

鑄鐵

快速排污閥規格尺寸：

型號	公稱壓力 PN(mm)	公稱通徑 DN(mm)	尺寸(mm)									閥體材料	簡要性能
型號	公稱壓力 PN(mm)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	z-d	H	L0	閥體材料	℃	適用介質
排污閥 Z44H P48H	1.6	25	160	115	85	65	-	14	4-14	160	180	灰鑄鐵球墨鑄鐵碳鋼	≤200 ≤250 ≤425	水蒸汽
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350
