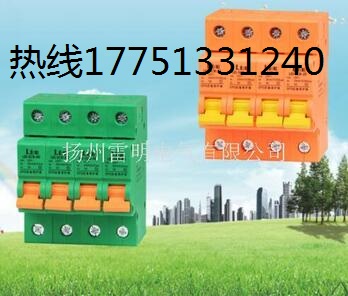

Iimp15KA浪涌SCB后備保護器

產品用途

1、對通過的工頻電流和雷電流實現選擇性分斷，能有效保護SPD因異常暫態過電壓時SPD發生熔穿短路，造成嚴重火災事故。

2、對通過的工頻電流和雷電流實現選擇性分斷，能有效保護SPD因發生劣化致使SPD啟動電壓降到低于電源電壓,工頻漏電流增大，造成嚴重火災事故。

3、當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。

適用范圍

      SCB—SPD專用后備保護器，為電源提供第一級、第二級、第三級設備保護的SPD（防雷保護器）進行專業的后備保護。適用于已安裝SPD防雷設備的場所，如：工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。

現在市場上可以購買的

SPD

主要可分為三種型式：電壓開關型、電壓限制型和復合型。電壓開關

型

SPD

沒有電浪涌時具有高阻抗，有電浪涌時能立即轉化成低阻抗，其常用的元件有放電間隙、氣體

放電管、可控硅整流器等；電壓限制型

SPD

沒有電浪涌時具備高阻抗，隨著電涌電流、電壓的上升，

其阻抗持續的減小，常用非線性元件：氧化鋅壓敏電阻和抑制二極管；復合型

SPD

常采用電壓開關型

和電壓限制型

SPD

串聯或并聯以滿足限制電壓或通流量的要求。所有這些雙端口裝置在遭受瞬態電浪

涌時，

通過鉗制跨接在浪涌保護器兩端之間的瞬態電壓工作。

限制電壓的幅值大小取決與瞬態浪涌電流

幅值的大小及波形，并且保護器的動作電壓一定要達到一定的幅值，避免干擾被保護線路的正常運行。

SCB是和浪涌保護器串聯應用的外置脫離器，適用于交流50/60Hz、230V-400V范圍的TT、TN等供電系統。

產品結構和性能特點

當電源線路出現暫態過電壓時SPD導通發聲熔穿短路，會造成電源跳閘，和發生嚴重火災事故，安裝SCB就是當SPD發生暫態過電

 壓短路時能迅速斷開電路，避免SPD熔穿造成事故。

當SCB有雷電流通過時，這個外置脫離器不會因雷電流出現誤脫口，使電氣設備防雷始終處于有效狀態。

一級防雷專用SPD后備保護器SCB，

SCB-SPD專用后備保護裝置

SCB性能特點：

電涌耐受能力

對 10/350 波形的電涌耐受能力最高可達 25 kA， 對 8/20波形的電

涌耐受能力最高可達 120 kA。

工頻過電流保護能力

擁有更廣的工頻過電流保護范圍， 在高短路分斷、 低短路瞬動方**

有優異的綜合表現， 可保護 SPD 免受 TOV 損壞。 iSCB 可切斷幅值最高達

100kA 的高短路電流， 并且可在極短的時間內切斷 3A 以上的低短路電流

電壓保護水平

在電涌發生時其兩端的殘壓更低， 相應的 SPD 支路的有效電壓保護水平

Up/f 更低， 因此設備可以得到更好的保護

尺寸

 緊湊小巧， 尺寸模數化， 每極寬度僅 18mm， 大大節省了安裝空間。

與 SPD 的配合

與 SPD 完美配合， 配合方案通過了試驗驗證：雷電流沖擊不斷開，使防雷持續有效，保護設備安全。

T1級：15KA （10/350US） 25KA （10/350US）

T2級：80KA （8/20US）

T3級：60KA （8/20US）

雷電沖擊

雷電流沖擊斷開，使設備失去防雷保護而損壞。

當流過SPD的持續電流>4A時速斷，SPD不起火。
