手動高平臺球閥 優惠出售

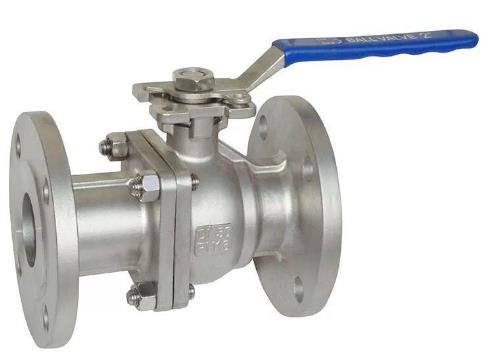

手動高平臺球閥 廠家供應高平臺球閥 手柄不銹鋼法蘭球閥

型號 Q41F 材質 不銹鋼

連接形式 法蘭 結構形式 浮動球球閥 公稱通徑 DN50（mm）

適用介質 水 壓力環境 常壓 工作溫度 常溫

標準 國標 流動方向 換向 驅動方式 手動

用途 調節 3C閥門類別 工業 是否跨境貨源 否

供應優勢：

閥質量穩定：所有閥實行全過程質量監控，細致入微，全方位檢測！

閥價格合理：高效內部成本控制，提高生產效率，讓利于客戶！

閥交貨快捷：擁有先進科學的流水線，充足的備貨，縮短了交貨期！

高平臺球閥

工作原理

A、開啟過程

1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

結構特點

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
