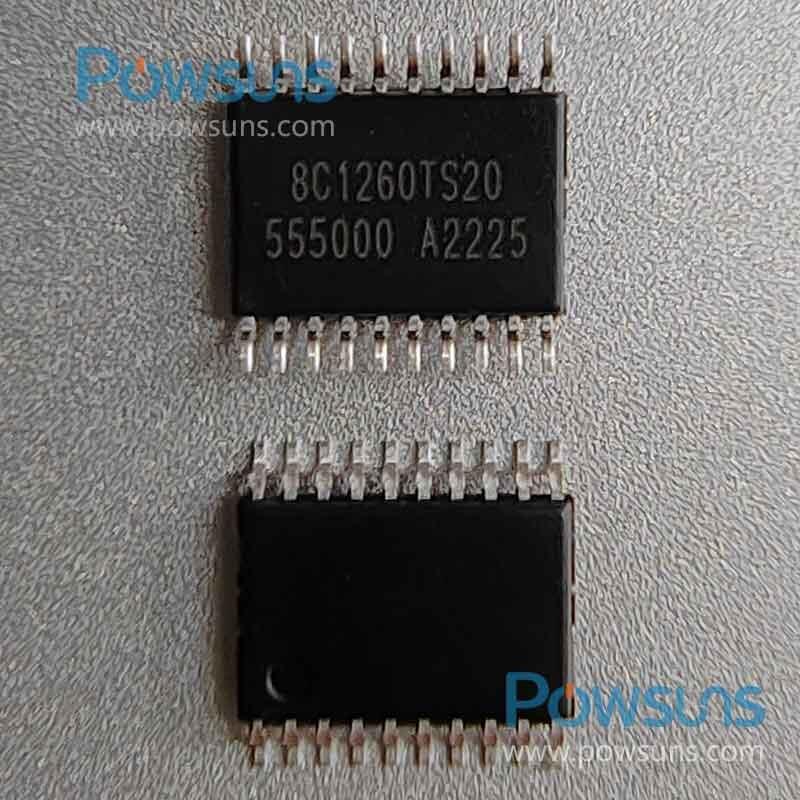

泰芯TX8C1260TS20 TSSOP20封裝替代兼容STM8S003F3、新唐N76E003A、中微、芯圣、賽元、錦銳等品牌003通用8位8051可編程微控制MCU單片機

內核：

超高速8051內核（1T）

指令全兼容傳統8051

工作主頻：48MHz

32個中斷源，支持硬件兩級優先級

支持在線調試接口

支持代碼加密

支持帶電燒錄

工作電壓：

2.4V~5.5V寬電壓范圍供電

存儲器：

16K字節LogicFlash存儲器，用于存儲用戶代碼，并且支持類EEPROM（擦寫次數典型值10萬次）

2K字節RAM

時鐘：

內部1~48MHz高精度HIRC，支持校準（誤差±1%）

內部64KHz低速LIRC，支持校準（誤差±1%）

外部32.768 KHz/8~40MHz晶振，需要外部加電容

復位：

上電復位

欠壓復位

復位腳復位

看門狗溢出復位

LVD低壓檢測復位，提供8級低壓檢測電壓（2.0/2.2/2.4/2.7/3.0/3.7/4.0/4.3V）

數字外設：

1個SPI高速串行接口，支持主從模式

1個I2C接口，支持多主和從機模式

2個UART接口，支持4Mbps，其中UART1支持DMA模式

定時器資源：

6個16位高級定時器，支持3對互補輸出，支持死區插入和事件剎車功能，支持單脈沖模式�；蛑С�6個獨立PWM輸出

5個16位通用定時器，都支持Capture、Count、PWM功能

1個16位喚醒定時器

1個8位蜂鳴器定時器

1個看門狗定時器

LED顯示功能：

支持多達8COM x 12SEG

高安全性：

支持32 bit CRC效驗，保證數據準確性

低功耗：

支持IDLE、STOP、SLEEP低功耗模式

靜態功耗5uA（@25℃，5V供電），3uA(@25℃，3.3V供電)

低功耗喚醒時間小于100us

1個高精度12位模數轉換器（ADC）：

轉換時鐘最快支持10MHz，采樣率500KSPS

失調校正step 2mV，DNL +-2 INL +-4，ENOB 10bit

外部輸入通道任意IO可選，2個模擬通路

ADC支持外部VCC參考和內部2.0/2.4/3/3.6/4.2做參考

支持內置基準電壓采樣

GPIO：

所有端口均可輸入輸出5V信號

均支持上升沿/下降沿/雙邊沿中斷

均支持上/下拉電阻功能

均支持喚醒功能

可編程驅動能力，驅動電流范圍4mA~64mA，每個檔位調節4mA

支持OD輸出低/高模式

支持獨立控制的上下拉電阻，阻值30KΩ

高可靠性：

ESD HBM 6KV

Latch-up ±200mA @25℃

96 位的芯片唯一ID（UID）

工作溫度范圍：

-40~105℃

封裝：

TSSOP20

應用場合：

血氧儀、額溫槍等消費級醫療產品

小家電、風機、風扇等電機驅動和應用控制

智能手表、運動手環等智能可穿戴應用

物聯網、智能家居、舞臺燈光控制器

TWS藍牙耳機充電倉、無線充、電子霧化器

除濕機、按摩器、美容儀、玩具等消費類電子產品

貨物電子標簽等智慧零售應用

覆蓋003系列MCU產品的應用

封裝腳位：

TX8C1260系列規格型號：

TX8C1260SO8    SOP8

TX8C1260SO16   SOP16

TX8C1260SO20   SOP20

TX8C1260SS20   SSOP20

TX8C1260TS20   TSSOP20

TX8C1260QF20   QFN20

TX8C1260SS28   SSOP28

選型參考：

以上資料未能詳述，歡迎聯絡我們索取詳盡資料及技術支持。順祝商祺！
