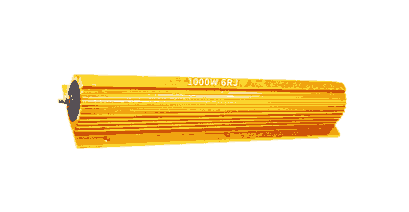

H X O 黃金鋁殼線繞電阻器
· 額定功率：1000W
· 阻值范圍：0.01～82KΩ
· 精 度：±1%
· 電阻技術：線繞電阻
· 封裝材料：工業型6063鋁材
· 封裝方式：模壓型，灌砂型
· 安裝方式：螺絲固定
· 工作溫度范圍：-55℃～+275℃
· 外型尺寸：L=300mm W=72mm H=41mm（標準）
· 應用領域：變頻器、音響設備、車燈
· *備注 標準或可協議制作無感產品；表面可電鍍為金黃色、黑色等顏色和印制個性圖案。
· 產品特點
金黃色鋁殼電阻叫做金屬鋁殼電阻、
無感鋁殼電阻、黃金鋁殼電阻、LED鋁殼電阻、黃色鋁殼電阻等。外殼采用鋁合金制造,表面具有散熱溝 槽，具有體積小，功率大，耐高溫，過載能力強，耐氣候性、高精度、高穩定、強構架特性，有利于機械保護，安裝方便。
黃金鋁殼電阻由于精度小，溫度系數穩定，也是電流感測電阻，標準低電感電阻，高精密電阻器理想的選擇。
黃金鋁殼電阻應用于汽車LED燈行業時，可為客戶配套焊接高溫線和不同型號及顏色夾套。
1、核心電阻芯部件采用絕緣耐高溫陶瓷棒 作為電阻骨架，選用高級優質合金絲均勻繞
制，外加金屬鋁外殼，以高絕緣不燃性電子漿料或硅銅模壓工藝進行灌封，使金屬鋁外殼與電阻核心部件緊密結合成一個堅實穩固的實體，不受外界空氣 、振動和灰塵影響，具有很高的穩固性和熱傳導性。
2、鋁外殼采用優質工業型6063鋁材，并經過表面高溫陽極處理，以達到更好的外觀和更好的散熱效果 。
3、引出端根據客戶需要采用螺桿式或帶孔端片或焊接高溫導線，方便客戶任意連接
。
結構圖
規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
|
型號 |
25℃下額 |
外形尺寸(mm) |
重量(g) |
|||||||||||
|
電阻體(±1) |
標準散熱板(鋁) |
|||||||||||||
|
L1 |
L2 |
L3 |
W1 |
W2 |
W3 |
H1 |
H2 |
D1 |
D2 |
表面積 |
厚度 |
|||
|
RXG24 |
1000 |
300 |
246 |
20 |
58 |
72 |
46.5 |
21 |
45 |
*M6 |
5.5 |
12750 |
3 |
1030 |
*備注 a、M6表示螺絲規格；b、重量僅供參考。
◆ 技術指標
|
型號 |
25℃下額定功率(W) |
阻值范圍(Ω) |
誤差(%) |
溫度系數(PPM) |
耐電壓 |
|
|
帶散熱板 |
不帶散熱板 |
|||||
|
RXG24 |
1000 |
500 |
0.01～82K |
±5，±1 |
±250，±100 |
1500 |
*備注 a、黃金鋁殼電阻需配套標準散熱基板使用，且散熱基板需大于規格尺寸中的表面積。
■ 額定功率遞減圖
表面溫度上升圖（帶散熱基板）
客戶選型例如：RX24 50W 0.1Ω ±5% ,型號：RX24-50-0R1J-BB；低電感，在型號中加入字母N，例如： N RX24-50-0R1J
|
RX24 |
50 |
0R1 |
J |
B |
B |
|
代碼 |
額定功率 |
阻值 |
精度 |
溫度系數 |
引出端 |
|
RX24系列 RXG24系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
B=±200PPM K=±100PPM Y=±50PPM |
B=鐵帽或螺絲 D=銅線 |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
