用途

概述

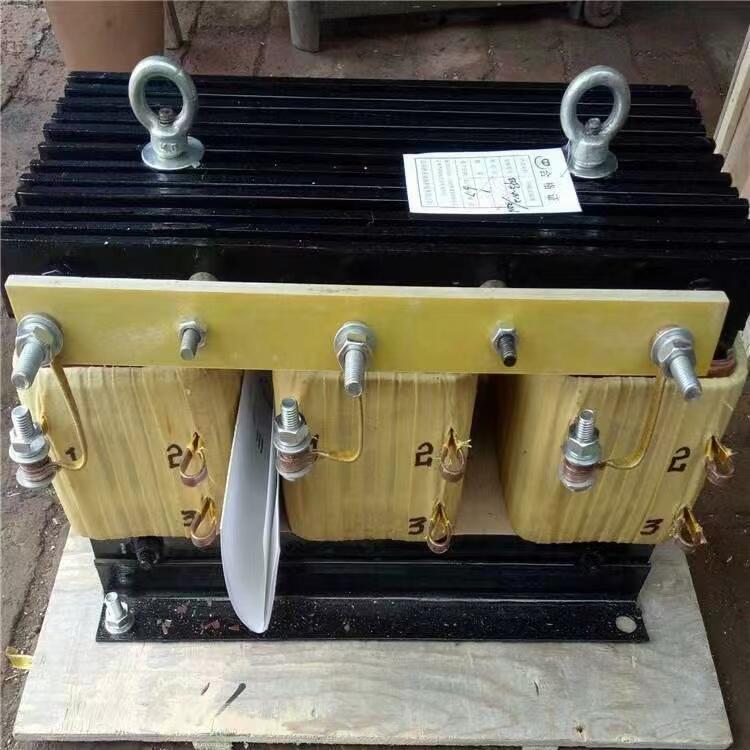

BP3系列頻敏變阻器適用于2.2kW～125kW，JZR、JZR2系列繞線型異步感應電動機頻繁操作情況下的起動。頻敏變阻器常接于電機轉子回路中，一般不另裝短接裝置。 BP3系列頻敏變阻器的型號含義與BP1系列相同。
BP3頻敏變阻器的工作條件依據操作的頻繁程度不同，可分為三類：
一類：稍頻繁，每小時100-400次，機械車間的橋式吊車上除主鉤外，平移機構上的電機，出爐輥道，拉鋼機等，大多數剛起動就斷電的情況。
二類：較頻繁，每小時400-600次。冶金軋鋼車間橋式吊車，除主鉤外，平移機構上的電機，軋機前后工作輥道，延伸輥道等，大多數剛起動就斷電。
三類：頻繁操作，每小時600-1000次，升降后，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

型號及含義

工作條件：
海拔高度不超過1000米。
周圍介質溫度不高于+40℃及不低于-30℃。
空氣相對溫度不大于80%（20℃±5℃時）。
無爆炸危險的介質中，且無足以腐蝕和破壞絕緣的氣體及導電塵埃。
有防雨雪設備及沒有充滿水蒸氣的地方。
無劇烈振動與沖擊的地方。

主要技術參數
輕載起動，傳動設備在起動過程中不帶負載或帶有輕微負載，起動負載系數μc=0.1-0.5起動力矩系數μg=0.7；轉子起動電流系數i2g=1.25-1.6。一般起動時間小于20秒。例如空氣壓縮機、水泵等。

外形及安裝尺寸
