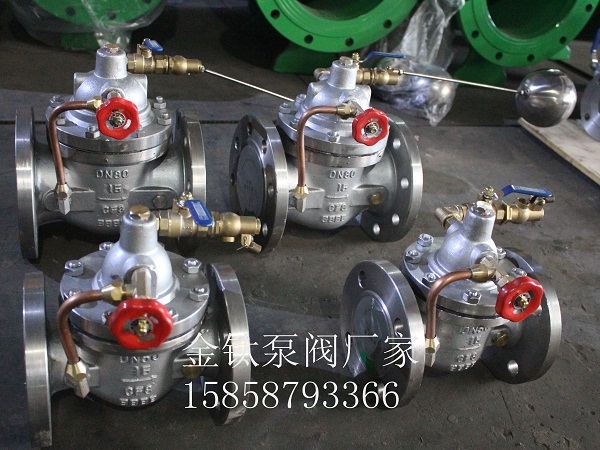

100X水力浮球閥 鑄鋼不銹鋼廠家可定制

1.100X水力浮球閥結構特點：

    水力控制閥就是用水壓控制的閥門,它由一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能及場所的不同可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等。

水力控制閥分隔膜型和活塞型兩類,工作原理相同,都是以上下游壓力差△P為動力,由導閥控制,使隔膜(活塞)液壓式差動操作,完全由水力自動調節,從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置;當進入隔膜(活塞)上方控制室的壓力水不能排到大氣或下游低壓區時,作用在隔膜(活塞)上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態,其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用�？烧{導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤的調節位置。

2.100X水力浮球閥工作原理：

當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。

當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。浮球閥型號多，功能也非常多。

3.100X水力浮球閥維修保養與故障排除

主閥的拆卸
(1)取下外部配管及控制閥;
(2)按對角錢對稱松開螺母,擰入頂絲,卸下閥蓋,取出彈簧;
(3)擰下閥桿止退螺母,取下膜片壓板及膜片;
(4)取出閥瓣,膠墊壓板和大O型膠圈;逆時針松開閥座,取出石棉墊圈.
可能出現有故障及排除方法

5.100X水力浮球閥主要零件材料

6100X水力浮球閥連接尺寸

7.100X水力浮球閥安裝要求：

1、在安裝本閥前，應將管道沖洗干凈，可視水質情況一年保養一至二次。

2、安裝于水池或高位水塔的進水管上，本閥優先考慮水平安裝（即閥蓋朝上）。其它安裝方式也可達到操作功能，安裝時注意主閥體外水流標示箭頭，遵循方向安裝。

3、本閥前應裝截止閥或閘閥和一只過濾器以便于維修。

4、試水時要先開啟主閥蓋上的球閥，然后慢慢開啟主閥前的閘閥，此時，主閥應正常向水箱內供水，關閉球閥，主閥也隨之關閉。如果不能關閉，說明主閥盤下有臟物，清除臟物后再試。主閥供水時浮球導閥也同時流水，如果用手托起浮球，浮球閥關閉，則主閥也隨之關閉，證明浮球閥良好。

5、浮球裝于主閥上，為出廠時包裝方便

6、主閥導管進口處的微型過濾器（16）要2～3個月清洗一次。

 100X水力浮球閥 鑄鋼不銹鋼廠家可定制

使用說明:

①水力控制閥應采用一備一用安裝方式,避免水力閥故障后系統不能正常運行;

    ②水力控制閥的進水端應加裝過濾器,防止因雜質顆粒的堵塞而引起水力閥失靈;

    ③水力控制閥一般應水平安裝,安裝時介質的流向必須與水力閥上箭頭方向一致;

    ④水力控制閥安裝時,應在其前后兩端加裝關斷閥,方便后續水力控制閥的維護;

    ⑤水力控制閥管段不應有氣堵、氣阻現象,在管網最高位置等存氣段應加裝排氣閥;
