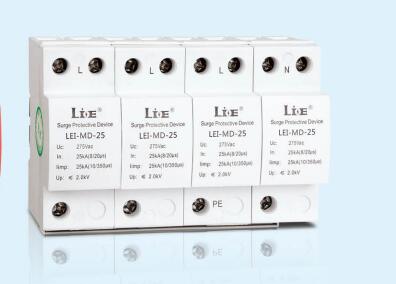

電壓400VImax80KA電涌保護器
工作原理
按其工作原理分類，SPD可以分為電壓開關型、限壓型及組合型。
⑴電壓開關型SPD。在沒有瞬時過電壓時呈現高阻抗，一旦響應雷電瞬時過電壓，其阻抗就突變為低阻抗，允許雷電流通過，也被稱為“短路開關型SPD”。
⑵限壓型SPD。當沒有瞬時過電壓時，為高阻抗，但隨電涌電流和電壓的增加，其阻抗會不斷減小，其電流電壓特性為強烈非線性，有時被稱為“鉗壓型SPD”。
⑶組合型SPD。由電壓開關型組件和限壓型組件組合而成，可以顯示為電壓開關型或限壓型或兩者兼有的特性，這決定于所加電壓的特性。
產品用途
浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
常規安裝應遵循下述步驟：
1）確定放電電流路徑
2）標記在設備終端引起的額外電壓降的導線，。
3）為避免不必要的感應回路，應標記每一設備的PE導體，
4）設備與SPD之間建立等電位連接。
5）要進行多級SPD的能量協調
|
型號 |
LE40/4 |
LE40/3+NPE |
LE40/2 |
LE40/1+NPE |
|
適用工作電壓 |
380V |
220V |
||
|
最大持續運行電壓[L-N]Uc |
385V~ |
|||
|
最大持續運行電壓[N-PE]UC |
-- |
255V~ |
-- |
255V~ |
|
標稱放電電流(8/20μs)In |
20KA |
|||
|
最大放電電流(8/20μs)Imax |
40KA |
|||
|
電壓保護級別[L-N]Up |
≤1.8kV |
≤1.8kV |
≤1.8kV |
≤1.8kV |
|
電壓保護級別[N-PE]Up |
-- |
≤1.5kV |
-- |
≤1.5kV |
|
響應時間[L-N]tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
|
響應時間[N–PE]tA |
-- |
≤100ns |
-- |
≤100ns |
|
最大后備熔絲L |
32A |
|||
|
工作溫區Tu |
-40℃‥+80℃ |
|||
|
連接導體截面 |
2.5-25mm2 |
|||
|
安裝方式 |
35mm標準電氣導軌 |
|||
