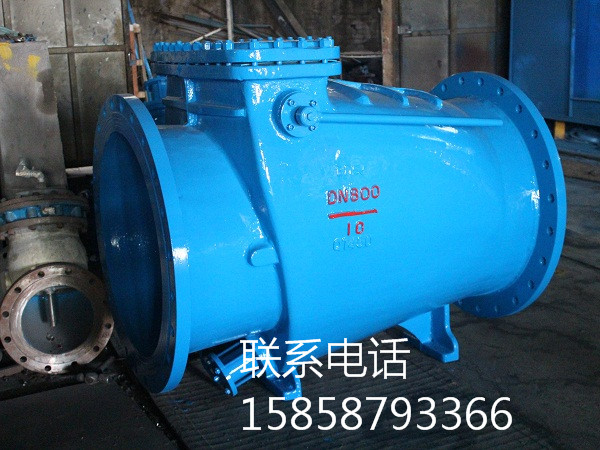

甌北微阻緩閉止回閥HH44X DN800哪家值得信賴

全國供應 招代理商 現貨直銷

1.微阻緩閉止回閥HH44X原理：

微阻緩閉止回閥HH44X主要由閥體、閥蓋、閥瓣組件、活塞組件、針型閥（微量調節閥）、重錘組成。

靠進口介質的推力作用，將閥瓣自動推開，當閥瓣全開后，平衡錘倒向閥瓣的反面，起到了

平衡部份閥瓣重量的目的，減少了因閥瓣重量對水流的壓力（阻力）。另外閥體內的壓力水通過針型閥流進活塞的后腔，將活塞全部推入。當水流突然停止時（電機斷電），由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閃瓣不能全部關閉，還剩有20%（可調節）左右的面積使水流通過，減弱了水錘壓力。閥瓣的尖端壓在活塞頂上，而活塞后腔的水阻礙活塞退回，亦即阻止閥瓣關閉，這股水只能通過針型閥緩緩流回閥體，使閥瓣緩緩關閉。閥瓣分成快速和緩慢兩步關閉，達到了既防電機逆轉又減弱水錘的作用。活塞桿伸出的長短決定了閥瓣緩閉的開度。越長則緩閉開度大，水錘小，但延長關閉時間，反之越短則緩閉開度小，會產生破壞性水錘。為此開度調節桿⑴應慎重調整。管路的長短決定水錘峰值的周值。為了適應各種系統的緩閉時間的要求，本閥側面安裝了一針型閥（微量調節閥）⑺，可根據水錘峰值到來的時間長短，產生水錘的大小和水泵倒轉速度等，準確的控制活塞后腔壓縮水的流量，也就是控制閥瓣緩閉時間，這個時間可以在0~60秒內任意調節。氣缸前腔設有一溝槽與閥門外界大氣相通，為了讓活塞桿向前伸時將活塞前腔的空氣排出閥體外不產生背壓。在緩閉進程中活塞后退時，有此槽迅速補充活塞前腔的空氣，不會形成真空而拉住活塞。

2.微阻緩閉止回閥HH44X安裝

1、  本產品有不帶安裝座立式安裝和帶安裝座臥式安裝兩形式供用戶選用。

2、  安裝時注意箭頭所指方向與介質的流向一致。

3、  連接法蘭時，各緊固螺栓應對稱均勻擰緊。

3.微阻緩閉止回閥HH44X運行調整試驗

1、  初試調整

①     針型閥調整：順時針擰緊針形閥桿，再反時針擰松針型閥桿3-5圈，這時針型閥桿處于中間位置。

②     將開度調節桿（1）上的螺母旋入約10-20mm，然后用力拉出調節桿。

2、  運行調整

開弄水泵，產生一定水壓后閥瓣應迅速開大至全開位置，此時氣缸上的調節拉桿緩緩進入氣缸內，如果調節拉桿沒有進入，則說明針型閥開度太小或是管路堵死，應停泵檢查。

3、  突然停電的現象

①閥瓣迅速下降封住了80%回水斷面，截住大部分回流水，另外20%回流水還可以回流。

②閥瓣將活塞應全部推回來。這時，閥瓣與水口應全部封死，如封不死，則說明活塞伸入太長，應向后退出一些，調節方法是將開度調節拉桿后面螺母（1）順時針擰轉幾圈。

緩閉時間的觀察分析：水錘波在管道中的傳遞速度1040米/秒（約每秒一公里），水波由起端到末端再由末端回來，是需要一定時間的，那么閥瓣緩閉的時間應該慢于水錘波的往返時間是合適的。這樣可把水錘波放回水池。如果在水錘波未來到之前，閥瓣不能全部關閉才是正確的。

調整方法是：在停泵時，閥體及其后部如產生巨大的震動和噪聲時，說明閥瓣關的過快，這時應將針型閥開口處間隙調�。�順時針轉動針形閥桿），同時將調節拉桿（1）上的螺母后退幾圈（即逆時針轉動螺母）。

4.微阻緩閉止回閥HH44X參數

5.微阻緩閉止回閥HH44X連接尺寸

6.微阻緩閉止回閥HH44X特點：

1.閥瓣輕，開啟度大，節電效果顯著，閉旋啟式止回閥降低耗電50～80℃是高校節點產品。

2.水錘消除機構設計新穎，結構合理，性能穩定可靠。

3.運行平穩，無震動，無噪音，安全無故障。

4.耐磨損，使用壽命長。

5.封閉效果好。

止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

止回閥一般分為升降式、旋啟式、蝶式及隔膜式等幾種類型。

升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。

旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。

蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。

隔膜式止回閥有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。

甌北微阻緩閉止回閥HH44X DN800哪家值得信賴

訂貨提供產品參數：

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們浙江金鈦閥門專家為您審核把關
