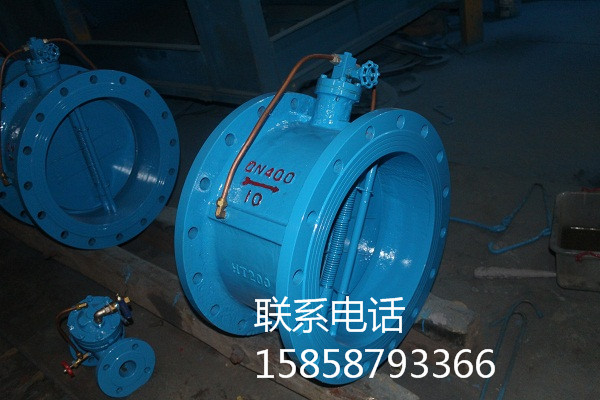

蝶式消聲止回閥HH49H-16C DN600 高品質廠家

全國供應 招代理商 15858793366

1.蝶式消聲止回閥HH49H產品特點

  1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。

  2、本止回閥設計結構獨特新穎，體積小、重量輕。

  3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。

  4、流阻小、流量系數大。運行平穩，無震動，無噪音。

  5、油壓緩閉系統工作可靠，緩閉時間可調，能有效防止破壞性水錘。達到完全密封，無滲漏。

2.蝶式消聲止回閥HH49H安裝

1. 蝶式止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的最好采用水平方向安裝

2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致

3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修

4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固。

3.蝶式消聲止回閥HH49H【性能參數】

公稱通徑：口徑大小從DN40到DN1200；

公稱壓力：PN10、PN16、PN25、PN40；

適用溫度：一般小于80℃，最高可達到200℃；

緩閉時間：小于等于60秒；

4.蝶式消聲止回閥HH49H連接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	290	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	480	434	491	549	600	655

5.蝶式消聲止回閥HH49H總結：

  HH49X/HH49H微阻緩閉蝶式止回閥微慢關閉蝶閥可用于水、污水、排水水和其他介質，既能防止倒流，又能有效地限制破壞性水錘，確保管道的安全使用。微慢關閉蝶閥具有結構新穎，體積小，重量輕，流體阻力小，密封可靠，打開和關閉光滑，耐磨，壽命長緩慢關閉從媒體影響力，更好的節能效果等。相對HC41X消聲止回閥此止回閥行程空間更大。

微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥（微量調節閥）組成。其原理主要依靠進口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。

蝶式止回閥的發展

隨著管道系統的不斷升級而改變，傳統蝶式止回閥已經達不到現代蝶式止回閥的市場需求，近年來誕生了很多新型止回閥型號，為了給廣大用戶提供更多的止回閥型號，金鈦閥門根據常見的止回閥型號進行分析。

以下是我國常見止回閥的型號編制方法，止回閥型號編制是按照國標閥門型號編制的方法細分，是專業對止回閥型號編制代表做更詳細的說明。如初次采購或對止回閥型號不熟的用戶請認真閱讀。

蝶式止回閥型號編制方式：

如H47H-16C 按順序

止回閥附件型號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥

止回閥類型：H代表止回閥

止回閥連接：4法蘭、6焊接、7對夾

止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形

止回閥密封：B巴士合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工

止回閥壓力：16壓力=10公斤，PN1.6~6.4MPa，磅級150LB~2500LB，日級5K~63K

止回閥材質：Q球墨鑄鐵、C碳鋼、Z鑄鐵、P-304、R-316 、A鈦合金、I鉻鉬鋼

特點作詳細說明。

1、選擇閥門通徑

必須確定與閥門連接的管道的公稱通徑。

2、閥門材料

在決定正確的閥門材料時，應該考慮下列因素：

a閥門所要控制的流體介質

b流體介質的溫度范圍

c閥門所要經受的壓力范圍

d可能影響閥門工作的氣候條件

e閥門所要經受的、可能的異常壓力或應力

f所要滿足的安全標準或管道規程

g為了滿足實際需要，請特別注意所需閥門的壓力-溫度額定值。要特別注意密封材料和襯墊材料，這些材料相當程度上決定了閥門的壓力-溫度額定值。根據實際需要指定密封材料和襯墊材料，以滿足或優于實際需求。

3、閥門類別

閥門的控制功能是什么？每種閥門結構都是用于發揮某種功能。不要指望一種閥門能夠擔當整個管道系統內的所有功能。

4、閥門與連接方式

管道系統的完整性，未來的日常維護，防腐因素，現場裝配，重量和安全性等等因素都是決定了閥門與管道連接方式所應該考慮的因素。

5、運行方式或操作方法

根據閥門種類、大小、壓力、溫度、安裝環境等因素選擇適當的運行方式或操作方法。
