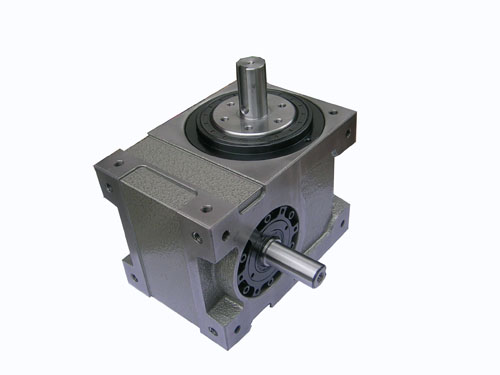

珠海分割器廠家
產品概述：
標準精度：±30秒，可定制±15秒高精度
重量： 18 kg???? 圓盤直徑：200-550MM??? 承載重量：0-30KG
匹配電機：120/200W????? 電機轉速在1400或1450?? 中心高：200MM
扭力限制器（TL）：250?? 潤滑油：90#
|
|
品牌：潤霖 |
加工定制：是 |
優點：1.壽命長：凸輪加工工藝為滲透加研磨，硬化層為5mm左右，普通的為碳化處理，硬化層大為0.5mm。
2.產品保質：兩年（在正常使用情況下）
3.精度高。標準精度為±30".可定制精度為±15"（選型方式為篩選） 4.免保養，除更換油以外，10000小時以下無需進行維修。
5.高品質：內部的軸承為日本進口，NSK/NTN. 表層噴漆為隔膜式干性防銹油。 |
|
產品認證：ISO9001 |
用途：雕刻機、雕銑機 |
||
|
凸輪旋轉方向：左旋、右旋 |
入力軸組力方向：S1、S2、S3 |
||
|
規格：25、32、38、45、60、70、80、83、100、110、140、180 |
|||
|
驅動角：90°、120°、150°、180°、210°、240°、270°、300° |
|||
|
定位分割等份：2、3、4、5、6、8、10、12、16 |
|||
|
凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線 |
|||
尺寸圖：
技術參數：
|
出力軸容許徑向負荷（C1） |
220kgf |
入力軸大扭矩（C5） |
9.5 kgf-m |
|
出力軸容許軸向負荷（C2） |
220kgf |
入力軸的CD2（注1） |
6*10-3 kgf-m2 |
|
出力軸容許力矩(Ts): |
參考力矩表kgf-m |
定位分割精度 |
±30 Sec. |
|
入力軸容許徑向負荷（C3） |
150 kgf |
重量 |
18 kg |
|
入力軸大彎曲力矩（C4） |
110 kgf |
|
|
注1：入力軸的CD2是在停留范圍內的數值。??????????? 注2：C1至C5數值是達到安全系數=2時的數值
心軸型分割器配置參考：
|
規格 |
45 |
60 |
70 |
80 |
110 |
140 |
180 |
250 |
350 |
|
|
參數 |
使用盤徑 |
100-350 mm |
150-450 mm |
200-550 mm |
250-700 mm |
300-900 mm |
350-1100 mm |
500-1500 mm |
800-2500 mm |
100-3500 mm |
|
承載重量 |
0-10 kg |
0-20 kg |
0-30 kg |
0-45 kg |
0-70 kg |
0-120 kg |
0-200 kg |
0-400 kg |
0-800 kg |
|
|
匹配電機 |
60w、90w |
60w |
60w、120w |
90w、100w、200w |
100w-200w |
1HP-2HP |
2HP-3HP |
3HP-5HP |
5HP-10HP |
|
|
扭力限制器 |
200 TL |
250 TL |
250 TL |
350 TL |
500 TL |
700 TL |
|
|
|
|
|
潤滑油 |
60# |
60#-90# |
90# |
90#-140# |
90#-140# |
90#-140# |
90#-140# |
|
|
|
注：入力軸每分鐘轉速：100rpm
