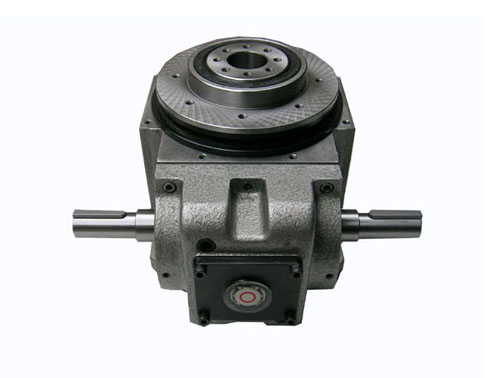

供應山東分割器廠家產品概述：
|
|
品牌：潤霖 |
產品認證：ISO9001 |
|
加工定制：是 |
用途：自動組立機、輸送機械藥品機械、食品機械 |
|
|
凸輪旋轉方向：左、右 |
入力軸組力方向：S1、S2、S3 |
|
|
規格：80、110、140、180、210、250、350、438 |
||
|
凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線 |
||
|
驅動角：90°、120°、150°、180°、210°、240°、270°、300° |
||
|
定位分割等份：2、3、4、5、6、8、10、12、16訂制規格：20、24、30、32、36、40、48 |
||
|
優點：1.壽命長：凸輪加工工藝為滲透加研磨，硬化層為5mm左右，普通的為碳化處理，硬化層大為0.5mm。 |
||
尺寸圖：
技術參數：
|
出力軸容許徑向負荷（C1） |
1050kgf |
入力軸大扭矩（C5） |
53 kgf-m |
|
出力軸容許軸向負荷（C2） |
720 kgf |
入力軸的CD2（注1） |
0.07 kgf-m2 |
|
出力軸容許力矩(Ts): |
參考力矩表kgf-m |
定位分割精度 |
±30 Sec. |
|
入力軸容許徑向負荷（C3） |
500 kgf |
重量 |
85 kg |
|
入力軸大彎曲力矩（C4） |
350 kgf |
|
|
注1：入力軸的CD2是在停留范圍內的數值。??????????? 注2：C1至C5數值是達到安全系數=2時的數值
運動曲線技術參數：
|
|
變形臺 |
變形正 |
變形等速 |
有理式 |
|
代碼 |
1 |
2 |
3 |
4 |
|
Vm |
2.00 |
1.76 |
1.28 |
1.68 |
|
Am |
+/-4.89 |
+/-5.53 |
+/-8.01 |
+/-4.64 |
|
Qm |
+/-1.655 |
+/-0.987 |
+/-0.715 |
+/-0.987 |
|
(AxV)m |
+/-8.09 |
+/-5.46 |
+/-5.73 |
+/-4.4 |
