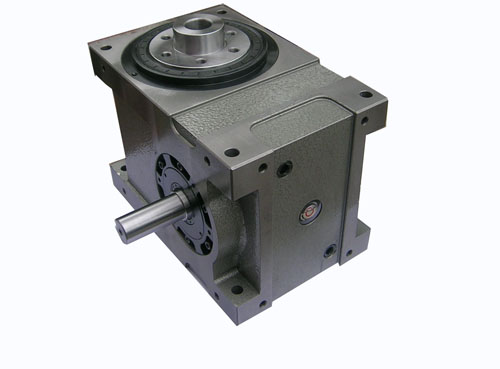

“凸輪分割器”是輸入軸上的空間立體凸輪與輸出軸分度輪上的從動滾子無間隙嚙合形成的機構（其嚙合傳動方式類似于蝸輪蝸桿傳動）。其特點是：凸輪基面為圓弧回轉體，從動滾子軸線與輸出軸垂直，并與凸輪軸線處在同一平面內。凸輪廓面的曲線段驅使分度輪轉位，直線段使分度輪靜止并自鎖。通過該機構將連續的輸入回轉運動轉化為間歇的步進輸出運動。

該種類型的分割器由于精度高、速度快、扭矩大、體積小等顯著特點，在各種需要步進驅動的自動機械上應用非常廣泛，如制藥機械、煙草機械、印刷機械、食品包裝機械、機床加工中心等。

  功能與特性介紹

1.本產品不需要任何的鎖定無件,在分度和停止的時候能精確的固定在設定位子

2.由于產品的特殊設計,不管在任何角度,速度或加速,都能運轉平穩,無振動和噪音.

3.具有精確分度的功能,保持30秒的分割精確度和高扭矩力,確保重負載的能力,完全避免間隙產生,運作可靠,高速.

4.如有要求,可提供更高的分割精確度

臺灣潭子間隙分割器：TAN TZU

類型有：心軸型、凸緣型、中空型、平臺桌面型、平板型、筒型等

1. 簡單的特點：僅用一個凸輪和出力轉塔組成，不需要其它不必要的部件，即能提供所需的任何間歇運動。

2. 正確的傳動裝置機構：在分度或停止的時侯，滾子精準固定在設定的位置，故不需要任何鎖定元件。

3．平穩運動：由于出力軸塔的設計是在任何位置邊續旋轉（無論是角度,速度/或加/或加速），因些，傳動裝置連續平穩。無振動和噪音。

4．高精度的分度：潭子精機特殊設計的凸輪滾子在分割器內，能保持較高的分割精度和高扭矩時，確保重負載的能力。本標準型號的分割精確度為30秒，但是，如果有要求，可提供更高的分割精度。

5．高性能：在精密加工的凸輪和凸輪滾子的錐度支撐肋上施加預壓負荷，完全避免間隙產生，使運作可靠和高速。完全受控的加速度減速少了，由負荷或振動所產生的沖擊。

6．提供各種各樣的型號：我們提供的標準型號極具多樣化，相應有以下幾種：制動器數有11種；驅動角有5種；外殼有17種

7．運動曲線：

相應于所需要的用途，可提供：1變形合形曲線 2變形正弦曲線 3變形等速度曲線 4有理式仿線

8．獨特的安裝：與其它分割機構不同，潭子精機的分度傳動裝置為袖珍型，可按各種不同的角度進行安裝。

1、結構簡單：

主要由立體凸輪和分割盤兩部分組成。

2、動作準確：

無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件�？蓪崿F任意確定的動靜比和分割數。

3、傳動平穩：

立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：

分割器的輸出精度一般≤± 50 〃。高者可達≤± 30 〃。

5、高速性能好：

分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm.

6、壽命

分割器標準使用壽命為 12000 小時長：。

由于本分割器安裝面相對于輸入、輸出軸的垂直或平行度較高，設備的安裝基面一定要保證使本分割器的輸入、輸出軸方向與設備所需的輸入、輸出方向同軸。不能偏斜或偏心。否則，不但影響到輸出精度，而且會嚴重地損壞分割器。因為這時，該分割器處于不正常的受力狀態。

（三）、輸入驅動系統、輸出傳動系統的結構及聯接

這樣不僅連接件易損壞其內部的凸輪和滾針軸承。所以，在連接時要仔細調整，在使用過程中要時常檢查。

二、分割器輸出傳動方式有兩種：

1、直接傳動。

2、間接傳動。間接傳動應盡量避免出現反向沖擊。

與分割器輸出端相連接的結構有下述幾種：

1、與軸通過法蘭或套對接。

 凸輪分割器，間歇分割器，廣潤分割器，臺灣潭子分割器，DF分割器，DS分割器，DFH分割器，DU分割器，PU分割器分割器產品廣泛應用在自動組裝機，自動裝配機，自組送料機，自動組力機，自動加工機，印刷機，移印機，網印機，燙金機，真空成型機，自動檢查機，選別機，電容器一貫機，電容器自動化和分類機，電阻二極管設備，自動打包機，全自動鉛絲焊接及動壓機，自動燈絲收卷機，制藥機械、印刷機械、食品包裝機械、玻璃機械、陶瓷機械、煙草機械、化工機械，電子設備，數控機床加工中心等需要把連續運轉轉化為步進動作的各種自動化機械上。

分割器產品廣泛應用在高速沖槽機，釬焊機械，全自動剝線沖端機，自動組裝機，自動裝配機，自組送料機，自動組力機，自動加工機，印刷機，移印機，網印機，燙金機，真空成型機，自動檢查機，選別機，電容器一貫機，電容器自動化和分類機，電阻二極管設備，自動打包機，全自動鉛絲焊接及動壓機，自動燈絲收卷機，制藥機械、印刷機械、食品包裝機械、玻璃機械、陶瓷機械、化工機械，電子設備，數控機床加工中心等需要把連續運轉轉化為步進動作的各種自動化機械上，分割器具有步進定位度高，高速運轉平穩，傳輸扭距大，定位時自鎖等顯著優點，風馳機電分割器是替代槽輪機構、不完全齒輪機構、棘輪機構等傳統間歇機構的理想產品

分割器類別：1、DS（心軸型）分割器2、DF（凸緣法蘭型）分割器3、DFH(中空法蘭型)潭子分割器4、SU合并頂升型潭子分割器5、FSUH分離頂升型分割器 6、大盤面型分割器 7、平行分度型分割器

本公司機電公司專業供應以上各型號凸輪分割器，以我司人員快速優質的服務，定成為你優秀的凸輪分割器供應商，熱忱期待廣大凸輪分割器用戶來電咨詢

分割器產品銷售服務中心： 廣州廣潤機電科技有限公司
