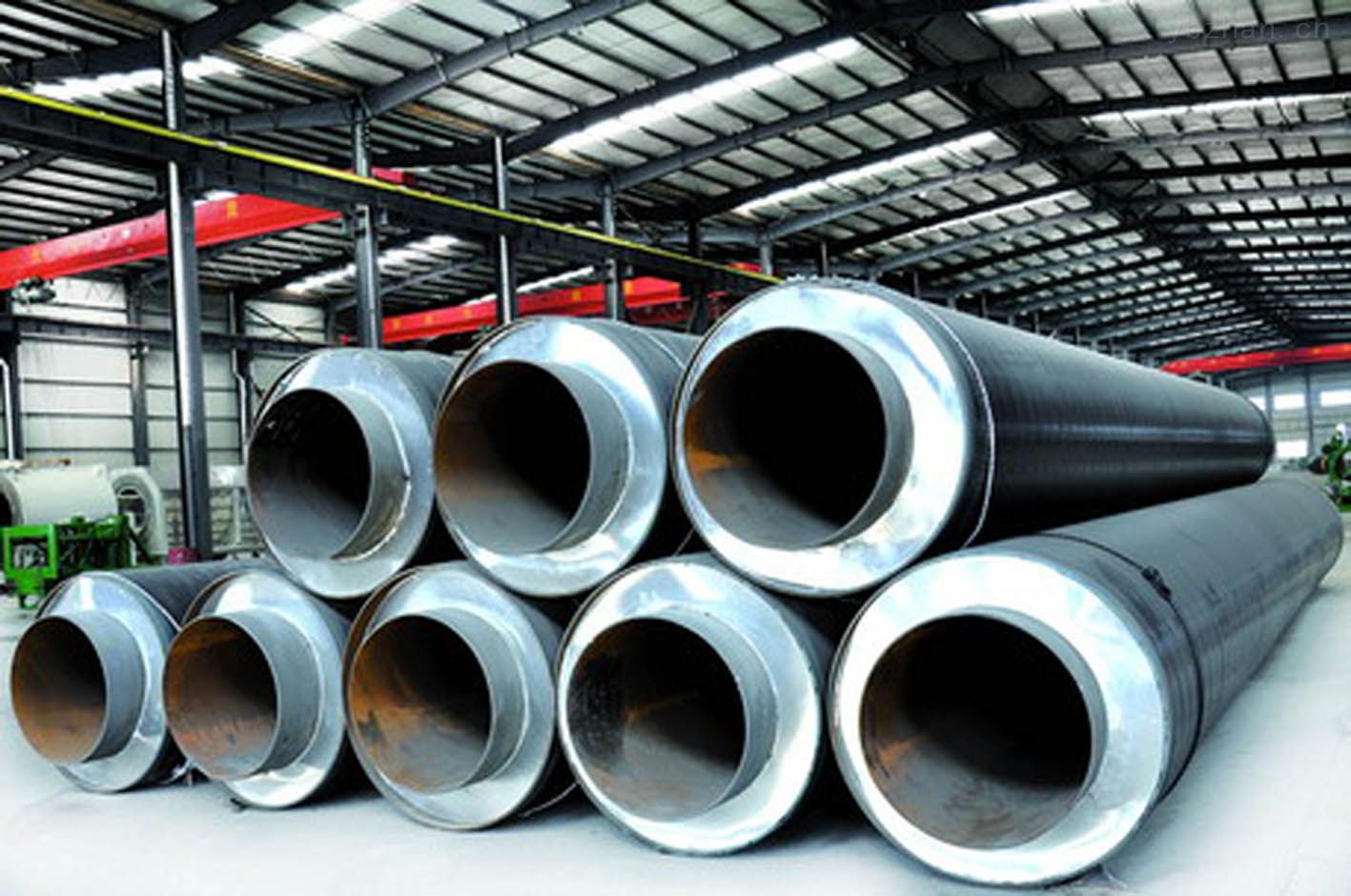

鋼套鋼巖棉保溫螺旋管——河北鑫飛管道制造有限公司

鋼套鋼保溫鋼管直埋敷設方式以其保溫效果好、節能效率高;占地少,不影響市政規劃;安裝方便,施工周期短;使用壽命長,維護費用低等優點,一出現就得到普遍的青睞。我國目前主要采用的直埋蒸汽保溫管外護套管的類型有"塑套鋼"和"鋼套鋼"2種。鋼套鋼埋設的技術路線是在傳統的地溝敷設的基礎上,用鋼套管取代磚地溝或混凝土地溝。管道滑動界面為管道支座與鋼套管內壁的界面。鋼套管由于強度高、可采用焊接連接,防水密封性能十分高。鋼套鋼蒸汽保溫鋼管前言目前，“鋼套鋼”直埋蒸汽管道在我國城鎮集中供熱管網中已經有大量的應用，在工程實踐中積累了豐富的經驗，但是，由于目前我國尚沒有生產和設計直埋蒸汽管道的相關規范和標準，因此，管道的生產和使用在一定程度上還存在一些技術問題，本文在理論計算的基礎上，對“鋼套鋼”直埋蒸汽管道中滑動支架、導向支架以及固定支架的布置方式作初步的探討，僅供參考。

鋼套鋼保溫鋼管由里至外分為三層：

第一層：工作鋼管層　
根據設計和客戶的要求一般選用無縫管(GB8163-87)螺旋焊管(GB9711-88;SY/T5038-92)和直縫焊管(GB3092-93)。鋼管表面經過先進的拋丸除銹工藝處理后，鋼管除銹等級可達GB8923-1988標準中的Sa2級，表面粗糙度可達GB6060.5-88標準中R=12.5微米�！�

第二層：聚氨酯保溫層　　
用高壓發泡機在鋼管于外護層之間形成的空腔中一次性注入硬質聚氨酯泡沫塑料原液而成。即俗稱的"管中管發泡工藝"。其作用一是防水，二是保溫，三是支撐熱網自重。當輸送介質溫度為：-50℃—120℃時，選用硬質聚氨基脲酸酯泡沫塑料做保溫層。　

第三層：防腐鋼管
防腐保溫鋼管是一種具有防腐性能的鋼管，并且具有良好的保溫性能，在建筑施工中得到廣泛的使用和推廣，并且在不斷的進行完善和普及。防腐保溫鋼管具有不同的加工種類和方法，不同的加工方法確定了鋼管具有不同的性能和功能，而且使用范圍也會隨之改變。防腐保溫鋼管的生產需要根據國家的標準進行生產，不同的加工方法遵循的標準不同，但是都要符合國家的生產標準，并且要嚴格遵循和執行。

鋼套鋼保溫管保溫結構依據滑動方式不同分為：內滑動式與外滑動式

1、內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成（基本已不使用）。

2、外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

1.防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。

2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。

3.玻璃棉保溫隔熱層、空氣保溫層: 保證介質溫度，保證外護管表面保持常溫。

4.鋁箔反射層: 保證有機泡沫材料不進入無機硬質耐高溫層；反射耐高溫層部分熱量。

5.無機硬質保溫層：耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化。

6.不銹鋼緊固帶、滑動導向支架: 保證工作鋼管熱脹冷縮自由運動。

7.工作鋼管：保證輸送介質正常流動
