Inline模塊 - IB IL SGI 1/CAL - 2700064

Inline模擬量應力測量輸入模塊，不帶附件，適用于評估帶EC型號認證的電子元件

生成產品PDF

價格：

該產品已不可用。

添加到產品比對添加到收藏夾

添加到購物車

▼

?

?

總覽

技術數據

附件

下載

• 產品圖
• 尺寸
• 概述
• 串口
• 插針
• 模擬量輸出
• 標準和規范
• 分類

• 注意
• 環境條件
• 接口
• Inline電位
• 模擬量輸入
• 電隔離
• Environmental Product Compliance

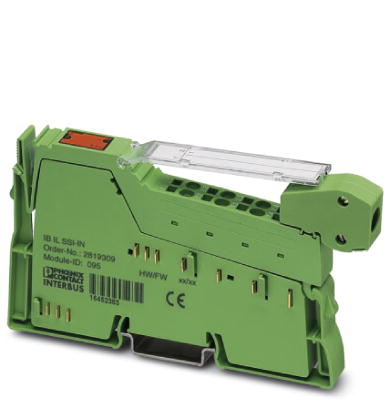

產品圖

接線圖 使用6線制連接技術對應力測量進行連接（校準裝置）		尺寸圖

返回頂部

注意

使用限制	EMC：A類產品，參見下載區內的制造商聲明

返回頂部

尺寸

尺寸圖
寬度	48.8 mm
高度	120 mm
深度	71.5 mm
關于尺寸數據的注意事項	帶蓋板的殼體

返回頂部

環境條件

環境溫度（運行）	-25 °C ... 55 °C (符合DIN EN 45501和OIML R76的型號認證： -10°C ... 40°C)
環境溫度（存放/運輸）	-25 °C ... 85 °C
允許濕度（運行）	10 % ... 95 % (無冷凝)
允許濕度（存放/運輸）	10 % ... 95 % (無冷凝)
空氣壓力（運行）	70 kPa ... 106 kPa (最高可達海拔3000米)
空氣壓力（存放/運輸）	70 kPa ... 106 kPa (最高可達海拔3000米)
保護等級	IP20

返回頂部

概述

安裝類型	DIN導軌
凈重	160 g
操作模式	2字節的過程數據操作，PCP為2字節
診斷信息	UANA電源故障 過程數據中的錯誤信息
	失效或通信電源 UL功率不足 I/O 錯誤信息發送至總線耦合器
	外圍故障 過程數據中的錯誤信息
	用戶錯誤 過程數據中的錯誤信息

返回頂部

接口

名稱	Inline本地總線
連接方式	Inline數據跨接塊
傳輸速度	500 kBit/s

返回頂部

串口

名稱	RS-485
網絡	是
尋址	地址0 = 廣播，交替顯示測試總重/凈重和測量皮重
	地址1 = 測試總重/凈重
	地址2 = 測試皮重
	地址3 ... 9 = 保留
終端電阻	120Ω
傳輸協議	STX/ETX

返回頂部

Inline電位

名稱	通信電源(UL)
電源電壓	7.5 V DC (通過電源跨接)
電流損耗	典型值 80 mA
	最大 100 mA
名稱	模擬量模塊的電源(UANA)
電源電壓	24 V DC (通過電源跨接)
電源電壓范圍	19.2 V DC ... 30 V DC (包括所有公差，包括紋波)
電流損耗	典型值 12 mA (用于一個350 Ω的典型負載與顯示)
	43 mA (用于最大負載55 Ω以及顯示)
	最大 50 mA
功耗	典型值 1 W (正常操作的設備)

返回頂部

插針

描述	參數鎖定
數量	1 (PSa - PSb)
邏輯	PSa - PSb 連接 = 參數鎖定
典型響應時間	< 100 ms

返回頂部

模擬量輸入

輸入說明	用于應力測量的輸入通道
輸入數目	1
連接系統	6芯，雙絞線屏蔽電纜
橋接電勢差Ud	通過選擇特性確定量程
橋接電壓U0	5 V
特性	±1 mV/V，±2 mV/V，±3 mV/V，±3.33 mV/V，±4 mV/V，±5 mV/V
測量值表達式	過程數據：狀態位和測量值（包括用于總量和凈量顯示的十進制位）
過程數據更新	典型值 100 ms

返回頂部

模擬量輸出

保護名稱	輸出回路的短路保護
保護電路/組件	是，通過溫度監視至少1分鐘
輸出說明	電壓輸出
輸出數目	1
阻抗	> 55 Ω
輸出電壓	典型值 5 V ±2 %
	最大 5 V ±5 %
輸出電流	最大 90 mA
最大輸出電流	最大 90 mA

返回頂部

電隔離

試驗區段	邏輯/模擬量I/O(數字化隔離器) 500 V AC 50 Hz 1 min.
	24 V供電 (UANA)/模擬量I/O (DC/DC 轉換器) 500 V AC 50 Hz 1 min.
	RS-485/模擬量 I/O (隔離距離) 500 V AC 50 Hz 1 min.
	觸點 PSa - PSb/analog I/O （隔離距離） 500 V AC 50 Hz 1 min.
	功能接地/
