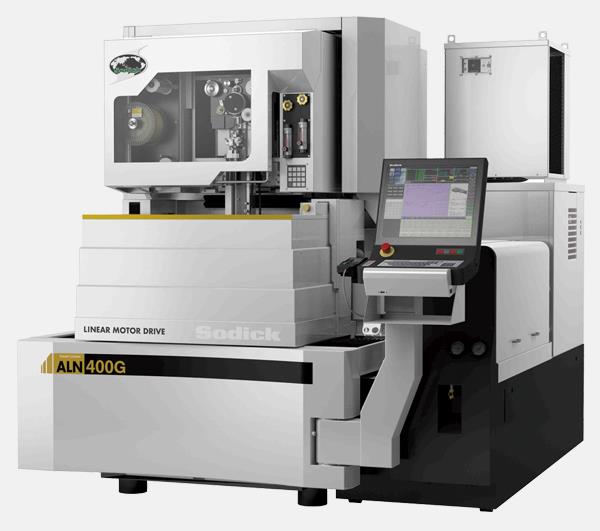

ALN600Gs沙迪克慢走絲特性說明（Sodick） |
|
|
四軸線性馬達裝置 |
X、Y、U、V搭載線性馬達，沙迪克專利冷卻形式； |
|
全閉式控制 |
世界頂級四軸海德漢光學尺（0.01um） |
|
自動穿絲裝置 |
實現高可靠性自動熔斷及自動穿絲作業（AWT） |
|
加工液溫度恒定裝置 |
可使得加工液溫度保持穩定，達到高精度切割要求； |
|
加工液面自動調整裝置 |
通過液面自動調整，可實現無人化作業（噴水或浸水皆可） |
|
工作臺 |
原“C字型”工作臺變更為陶瓷“口字型”工作臺； |
|
UTY編輯系統 |
通過該系統可在機臺上實現作業程序編輯； |
|
0.1線徑切割電源 |
搭載可作0.1線徑切割之電源，實現更小R角處理； |
|
TK2 |
加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用； |
|
觸控式操作 |
ALN系列線切割世界首先搭載了觸控式平板電腦操作模式； |
|
液面跟蹤功能 |
標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性； |
|
無人化操作 |
依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率； |
|
自行開發 |
ALM系列要素技術由Sodick自行開發·制造，發揮最高性能； |
|
ALN600Gs沙迪克慢走絲機械規格說明（Sodick） |
|
|
X、Y、Z行程 |
600mm*400mm*450mm |
|
U、V行程 |
150mm*150mm |
|
錐度加工控制角度 |
±25°（板厚：130mm） |
|
最大工件尺寸（浸水） |
800mm*570mm*340mm |
|
最大工件尺寸（噴水） |
800mm*570mm*280mm |
|
最大加工物質量 |
1000KG（浸水）、1000KG（噴水） |
|
ALN600Gs電極絲直徑 |
0.1mm - 0.3mm |
|
從地面到工作臺面距離 |
995mm |
|
ALN600Gs機臺主體尺寸 |
2445mm*2685mm*2296mm |
|
輸入總功率 |
11kw、50\60赫茲 |
|
ALN600Gs總重量 |
4550KG |
|
ALN600Gs沙迪克線切割電源裝置說明（Sodick） |
|
|
最大加工電流 |
40A（可選配60A） |
|
電源輸入 |
380V（系統電源220V） |
|
數控裝置 |
多任務操作系統，K - SMC - LINK方式（M 4 - LINK） |
|
記憶裝置 |
SSD、外部存儲器 |
|
輸入方式 |
外部內存、多觸摸屏、屏幕鍵盤、局域網 |
|
顯示方式 |
19型TFT |
|
顯示文字 |
漢字（JIS）、字母、數字等 |
|
鍵盤 |
標準101參考型鍵盤、功能鍵 |
|
位置命令方式 |
增量坐標、絕對坐標 |
|
放電加工條件登錄功能 |
10000條件可登錄（C000-C9999） |
|
補償功能 |
10000條件可登錄（H000-H9999） |
|
程序序列數指定 |
設定比N 000000000-N 999999999為止可能 |
|
坐標數 |
60 |
|
同時控制軸數 |
最大4軸（SPW - E：最大8軸） |
|
最小指令單位 |
0.001um |
|
最小驅動單位 |
0.01um（X、Y、U、V）軸 |
|
最大傳送速度 |
X、Y軸最大3m / min；Z軸2m/ min |
|
位置檢測系統 |
全閉環回路控制（光學尺） |
|
驅動系統 |
直線馬達（X、Y、U、V軸） |
|
各種補償 |
各軸步距規誤差補償、間隙補償、扭矩補償 |
|
圖形功能 |
平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖 |
|
ALN600Gs沙迪克線切割納入說明（Sodick） |
|
環境溫度會影響機床的精度，一個恒溫的作業環境是非常必要的（安裝空調） |
|
震動對電加工的影響是致命的，作業地點需遠離震源或采取防震溝等措施； |
|
水、電、氣不可少；純凈水、帶穩壓的電源、裝置油水分離的氣源； |
|
建議準備些常用的耗材，如電極線、導電塊、過濾器、樹脂、水蓋等； |
