產品特色介紹
自制齒輪箱，標準兩段式強力齒輪箱，精密研磨，配合油溫冷卻潤滑，防止溫升及產生噪音。
▲ X軸使用直結式齒輪驅動，提供高扭力，高傳動效能及低背隙高精度。
▲ Z軸頭部采硬軌設計，高剛性、高阻尼有效解決加工時頭部切削懸伸、震動問題。
▲大跨距鞍座，提升穩定性搭配高剛性橫梁及左右立柱，完美提供Y軸運動真直度。
▲ Y、Z軸進給采滾珠螺桿與馬達采撓性直結設計，無背隙及皮帶傳動之缺點。
▲高剛性箱型結構頭部設計，有效抵抗重切削時之變形與振動。
▲大尺寸靴型底座設計，有效抑制機臺向前傾的力量，確保加工穩定性。
▲高剛性短力流的底座設計，全行程支撐工作臺受力平均分布于地基上，達到最佳動態水平。
產品規格

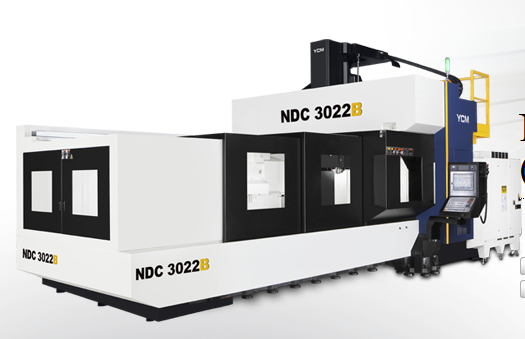

| 產品型號 | NDC3022B (HEIDENHAIN) |
| 主軸 |
|
| 主軸轉速 (選擇) rpm | GB: 6,000 (IDD: 10,000) |
| 最大主軸馬達功率 kW | 33(34.5) |
| 主軸端孔斜度 | BBT50 |
| 行程 |
|
| X 軸行程 mm | 3,200 |
| Y 軸行程 mm | 2,200 |
| Z 軸行程 mm | 762 |
| 主軸鼻端至工作臺面距離 mm | 200- 962 (450- 1,212) [加高250] |
| 主軸中心至工作臺面距離 mm | ─ |
| 門柱間距離 mm | 2,200 |
| 工作臺 |
|
| 工作臺尺寸 mm | 3,000×1,800 |
| T型槽尺寸 - 槽數 × 寬度 × 間距 mm | 9×28×200 |
| 工作臺最大平均負載 kg | 12,000 |
| 進給 |
|
| 快速押送速度(X/Y/Z) m/min. | 15/20/15 |
| 切削押送速度 mm/min. | 1~10,000 |
| 自動換刀系統 |
|
| 刀具數量 (選擇) T | 32(40/60) |
| 刀具重量 kg/pc | 20 |
| 最大刀具尺寸 mm | ?125 x 350 |
| 其他 |
|
| 空壓源 kg/c㎡ | 5.5 |
| 動力源(變壓器容量) kVA | 74(80) |
| 機器重量 kg | 33,500 |
