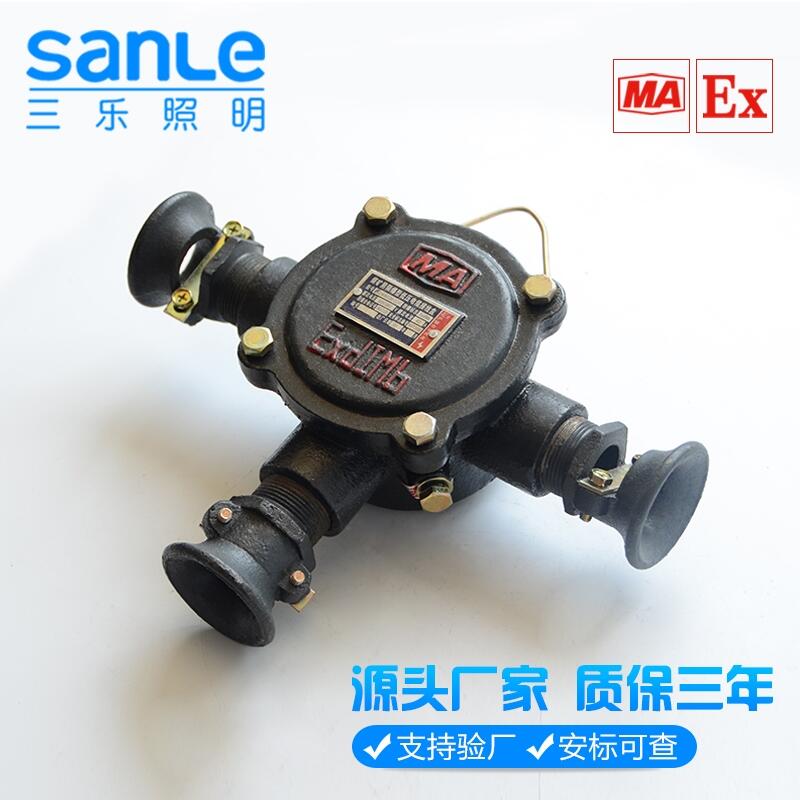

  煤礦三通防爆接線盒BHD2-40/380-3T

  三通防爆接線盒特點：

  1、外殼采用鋁合金高壓鑄造成型，表面經拋丸后粉末靜電噴塑；

  2、引入口具有多種方式及規格，滿足現場各種布線需要；

  3、防扭轉專用接線端子，安全可靠，接線方便；

  4、引入口螺紋型式常規為管螺紋，也可根據要求加工成公制螺紋或NPT螺紋；

  5、鋼管或電纜布線。

BHD系列礦用隔爆型低壓電纜接線盒屬多引入裝置通數的鑄鐵件產品，滿足煤礦井下對產品品種的選擇，使用安全可靠、方便、強度高、絕緣性能好，體積小，重量輕等特點。

 BHD系列礦用隔爆型低壓電纜接線盒使用環境：

產品使用主要參數

BHD2-25/380-3T礦用接線盒

    1、海拔高度：＜2000m；

    2、環境溫度：－5℃～ 40℃；

    3、空氣相對濕度：≦95%（+25℃）；

    4、大氣壓力：86kPa～106 kPa；

    5、在有爆炸性氣體（甲烷）混合物的礦井中；

BHD2-25/380-3T礦用接線盒

       6、在無顯著搖動和沖擊振動的地方；

    7、在無破壞金屬絕緣的氣體和蒸氣的環境中；

    8、在無滴水及其它液體浸入的地方；

    9、安裝類別：Ⅲ級；

10、污染等級:3級。

BHD2-25/2 BHD2-25/3 BHD2-25/4

BHD2-45/2 BHD2-45/3 BHD2-45/4

BHD2-25/380-3T礦用接線盒

BHD2-100/-2-3-4]

BHD2-200/2-3-4

BHD2-400/2-3-4(380V\660V\1140V)

BHD2-25/380-3T礦用接線盒

接線盒執行GB3836.1～3-2000和MT/T946-2005《煤礦用增安型高壓電纜接線盒》和Q/GD001-2008《礦用隔爆型高壓電纜接線盒》標準。 概述

接線盒適用于具有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下采煤掘進巷道中連接電力電纜電路接線之用�？捎糜谙鹉z和鎧裝電纜。 產品型號含義

防爆標志：“ExdI” 爆型式：礦用隔爆型 工作條件

接線盒適于下列工作環境： 海拔高度不超過1000m； 環境氣壓（86～110）kpa； 環境溫度(—20～+40)℃；

空氣相對濕度不大于98%（+25℃時）； 具有甲烷煤塵爆炸性混合物的煤礦井下； 無顯著搖動和劇烈沖擊振動的環境；

在無破壞金屬及絕緣的氣體和蒸氣的環境中； 污染等級：3級； 安裝類別：Ⅲ類。

該接線盒是由殼體、蓋和接線瓷座組成（見圖1）。用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件，提高了壓線的可靠性。瓷座選用了性能優良高壓電瓷粉燒制而成，具有較強的絕緣性能。接線盒內部帶電體之間的電氣間隙，爬電距離均符合標準要求。

BHG1-200/10-2,BHG1-400/10-3（2） BHG1-400（315,200）/6-3（2）外形圖 主要參數

接線盒的主要參數見表1。 表1

型號 額定電壓 （kV） 額定電流 （A） 電器間隙 （mm） 爬電 距離（mm） 電纜外

徑

（mm）

控制線路 額定電壓 控制

線路

額定

電流

BHG1-400(315,200)/6-3(2) 6 200,3

15,400

60 80 φ68～

φ78

127V 5A

BHG1-200/10-2 10 200 100 125 φ68～

φ78 127V 5A

BHG1-400/10-3(2) 10 400 100 125 φ68～

φ78

127V 5A

BHD2系列礦用隔爆型低壓電纜接線盒

  用途：本系列礦用隔爆型低壓電纜接線盒適用于含有爆炸性危險氣體（甲烷類）和煤塵的井礦中，供交流50HZ、127V（20A）、380V（25A）、660V（40-400A）、1140V（200-400A）的供電系統中，共信號、照明、動力設備等作電纜連接和分支之用。

  BHD2系列礦用隔爆型電纜接線盒

  適用范圍與用途

  BHD2系列礦用隔爆型電纜接線盒適用于具有甲烷、煤塵等爆炸性氣體混合物的煤礦井下，分別供交流50Hz，電壓1140V及以下，電流400A及以下的供電系統中作照明、信號、動力電纜連接和分支之用。

  ·主要技術參數
