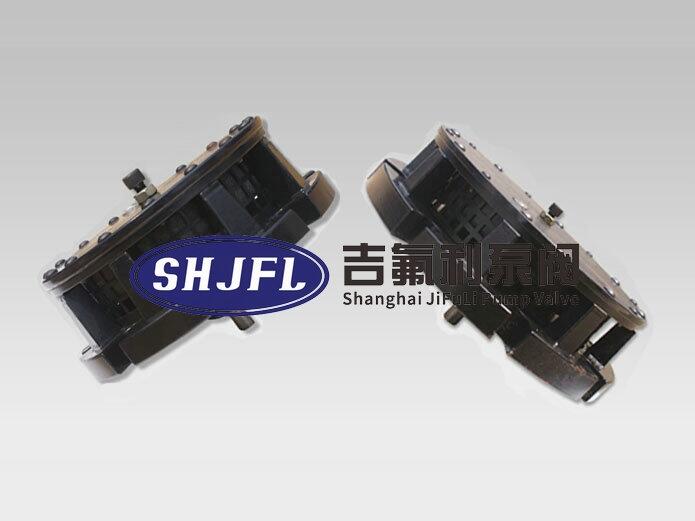

上海吉氟利提供軟起動泄荷閥BSA7-65 風機專用泄荷閥
軟起動泄荷閥BSA7－65 BSA7－100 BSA7－200
風機專用止回閥HD76X-10C/P對夾雙瓣旋啟蝶式止回閥
對夾雙瓣旋啟蝶式止回閥HD71/76X-10/16C
對夾雙瓣旋啟蝶式止回閥HD76X-10C
軟起動泄荷閥介紹
動作原理:
工況氣源如風機起動后，氣體經管道進入起動閥。其中一部分氣體由閥座和閥心蓋之間排入大氣中，另一部分氣體由導氣管進入閥橡膠氣囊，在短時間內橡膠氣囊膨漲壓力增大從而推動閥芯蓋向閥座方向運動，使得閥芯蓋和閥座完全壓緊而密封，閥座上的彈簧也壓縮而通過閥芯蓋頂住閥橡膠氣囊，從而使得閥橡膠氣囊和壓板之間完全壓緊而密封。此時閥處于工作狀態，氣體也完全進入工況中。
結構特點:
1、本泄荷起動閥結構緊湊，體積小，安裝簡單方便，美觀大方。
2、本泄荷起動閥采用的機械式結構，無需像電動閥門一樣要由電器來實現動作，使用氣密性好，安全可靠性好。
3、使用本泄荷起動閥后，對于工況中起動的氣源如風機和壓縮機等可以帶負載直接起動而不會損壞風機等。從而使工況的運行操作更簡單更安全。
4、木泄荷起動閥靈敏度高動作過程時間短，整個動作僅需數秒或數十秒鐘。
5、運行平穩，壽命長，維持簡單。
適用范圍:
本泄荷起動閥用于由風機，壓縮機等所用管道上，用來保證風機和壓縮機等可以帶負載直接起動而不需在管道上另加放空閥之類裝置。所以在風機和壓縮機等用于的污水處理，氣力輸送，電廠脫硫除塵，化工行業等許多工況管道上都有廣泛的使用!
使用說明:
1、泄荷起動閥安裝在風機出口處 (原三通管改成四通管即可)；
2、起閉時間 (即放空時間)可以調節 (從10～60″秒)。調節螺栓左右旋轉來控制氣囊進氣速度和閥與座起閉高度。
3、閥與四通聯接法蘭為國標1OKG，安裝形式為對夾式，適合水平式垂直安裝。
4、如工程實例需先卸荷后停風機，只需在泄荷起動閥的接口上連接常關式(常規電磁閥)電磁閥即可。
軟起動泄荷閥零件圖
軟起動泄荷閥技術參數
|
型號
|
DN
|
фA
|
фB
|
H
|
h
|
n
|
фD
|
氣流流量范圍
|
氣體壓力范圍
|
接口法蘭
|
|
BSA7－65
|
ф65
|
185
|
145
|
145
|
100
|
4
|
18
|
2－20m3/min
|
10-150KPa
|
DN65(GB9119.7-88)
|
|
BSA7－100
|
ф100
|
220
|
180
|
160
|
110
|
8
|
18
|
21－85m3/min
|
10-150KPa
|
DN100(GB9119.7-88)
|
|
BSA7－200
|
ф200
|
340
|
295
|
200
|
130
|
8
|
22
|
86－185m3/min
|
10-150KPa
|
DN200(GB9119.7-88)
|
