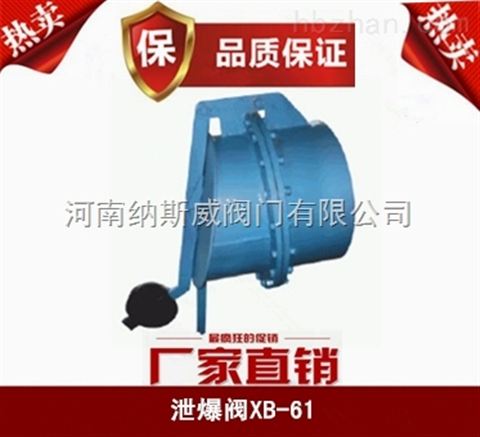

XB-61泄爆閥
產品概述
XB-61泄爆閥為焊接式由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間 泄壓，閥蓋彈起后重力作用下復位。泄爆閥在更換爆破膜時需垂直向下掀起閥體及夾持器。爆破膜由用戶根據工藝特性自備，主要適用于建材、冶金、石油、化工等行業部門。
XB-61泄爆閥結構圖
XB-42/XB-61泄爆閥主要性能
|
型 號 |
XB-61 XB-42 |
|
適用于爆破計算壓力(絕)MPa |
0.1 |
|
強度試驗壓力MPa |
1.5 |
|
工作溫度℃ |
≤350 |
|
適用介質 |
壓縮易爆氣體 |
XB-42泄爆閥主要零件材料
|
零件名稱 |
閥 體 |
連接體 |
杠桿 |
閥蓋 |
密封圈 |
膜片 |
|
材料 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
橡膠 |
合金鋼 |
XB-61、XB-42泄爆閥主要外形及連接尺寸表
|
DN |
D |
n-Φd |
D1 |
b |
L |
L1 |
Η |
重量(kg) |
|
300 |
440 |
12-Φ22 |
395 |
16 |
880 |
250 |
250 |
52 |
|
350 |
490 |
12-Φ22 |
445 |
16 |
907 |
250 |
275 |
69 |
|
400 |
540 |
16-Φ22 |
495 |
16 |
1010 |
250 |
300 |
77 |
|
450 |
595 |
16-Φ22 |
550 |
16 |
1060 |
252 |
325 |
83 |
|
500 |
645 |
20-Φ22 |
600 |
20 |
1180 |
300 |
370 |
112 |
|
600 |
755 |
20-Φ26 |
705 |
20 |
1280 |
300 |
420 |
152 |
|
700 |
860 |
24-Φ26 |
810 |
20 |
1390 |
300 |
470 |
193 |
|
800 |
975 |
24-Φ30 |
920 |
20 |
1480 |
300 |
520 |
165 |
|
900 |
1075 |
24-Φ30 |
1020 |
20 |
1590 |
350 |
600 |
335 |
|
1000 |
1175 |
28-Φ30 |
1120 |
20 |
1680 |
350 |
650 |
375 |
