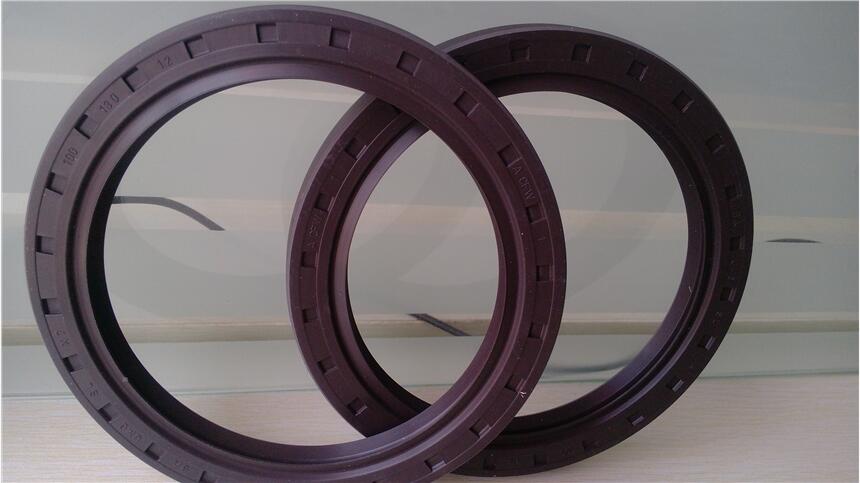

型號: B2(以前為DIN3760 B型)

材料: Simrit 72 NBR 902

1.特點

外圓：金屬骨架

金屬插件:彈簧加壓密封唇

2.材料

Simrit 72 NBR 902:

Simrit72 NBR902:硬度為72邵爾A的丁腈橡膠

金屬外圓和金屬插件:DIN1624低碳鋼

彈簧:DIN17223彈簧鋼

3.操作條件

介質:礦物油,合成油,潤滑脂

T: -40℃～+100℃,短期可達+120℃

v:見樣本第4頁圖

p:至0.05MPa(0.5bar)的允許值與其它操作條件有關

4.優點

廣泛用于工業的各個領域的標準型號密封圈

適用于大型設備和粗壓配合安裝腔膛,但外圓對低粘度介質和氣體介質的密封作用有限。

5.腔體和機加工標準

軸:公差: ISO h 11

   同心度: IT 8

   粗糙度R a = 0,2 - 0,8μm

       R z = 1,0 - 5,0μm

       R max = < 6,3μm

   硬度: 45-60 HRC

   光潔度: non oriented, preferably by plunge grinding

腔體:公差: ISO H8

   粗糙度: R z = 6,3 - 16μm

6.安裝

按DIN3760規定,細心安裝是保證密封圈良好功能的先決條件

軸徑￠d1的尺寸范圍

B2U:10mm～290mm

B2USL:35mm～180mm

B2:12mm～710mm

B2USL:25mm～185mm

B2 12*22*8
B2 12*30*10
B2 15*30*8
B2 15*32*10
B2 15*35*10
B2 16*35*10
B2 16*40*10
B2 17*32*10
B2 17*40*10
B2 17*47*10
B2 18*35*10
B2 19*35*10
B2 19.05*38.1*9.5
B2 20*37*10
B2 20*47*10
B2 20*50*12
B2 20*52*10
B2 22*42*10
B2 25*45*10
B2 25*50*10
B2 25*50*12
B2 25*32*12
B2 26*47*10
B2 27*42*10
B2 27*47*10
B2 28*40*7.5
B2 28*47*9
B2 28*47*10
B2 28*52*9
B2 28*52*12
B2 28*62*12
B2 29*47*10
B2 29*50*10
B2 29*52*10
B2 30*47*8
B2 30*47*9
B2 30*48*10
B2 30*56*12
B2 32*55*12
B2 32*62*10
B2 32*65*12
B2 32*72*12
B2 34*52*10
B2 34*58*13
B2 34*72*12
B2 35*55*12
B2 35*60*10
B2 35*60*12
B2 36*52*9
B2 36*56*10
B2 36*56*12
B2 36*62*9
B2 36*62*10
B2 36*62*12
B2 36*72*12
B2 37*56*10
B2 37*58*13
B2 38*56*12
B2 38*65*10
B2 39*62*12
B2 40*65*10
B2 40*68*12
B2 40*70*12
B2 40*72*9
B2 42*66*13
B2 42*68*10
B2 42*70*12
B2 42*80*13
B2 43*60*10
B2 43*72*10
B2 44*72*12
B2 45*68*10
B2 45*68*12
B2 45*70*12
B2 45*75*12
B2 45*85*13
B2 46*68*12
B2 46*80*10
B2 47*70*12
B2 47*72*10
B2 47*72*12
B2 48*70*10
B2 48*70*12
B2 48*72*12
B2 48*80*13
B2 48*90*13
B2 50*80*13
B2 50*85*13
B2 52*69*12
B2 52*80*10
B2 52*85*10
B2 52*85*13
B2 53*72*12
B2 54*80*10
B2 54*85*10
B2 55*78*13
B2 55*85*13
B2 55*90*13
B2 56*72*10
B2 56*78*13
B2 56*90*13
B2 57*80*12
B2 57*85*12
B2 57*90*13
B2 57.15*76.2*13
B2 58*85*13
B2 62*85*12
B2 62*100*13
B2 63*85*13
B2 63*90*12
B2 64*80*13
B2 64*90*13
B2 65*100*12
B2 66*90*13
B2 67*90*10
B2 67*90*13
B2 68*90*10
B2 68*100*10
B2 70*98*13
B2 70*105*13
B2 70*110*13
B2 72*100*12
B2 72*100*13
B2 72*105*13
B2 72*110*13
B2 73*100*13
B2 74*100*13
B2 75*95*13
B2 75*100*13
B2 76*100*13
B2 76*110*13
B2 78*95*13
B2 78*100*10
B2 78*100*12
B2 78*105*13
B2 78*110*13
B2 80*120*13
B2 81*100*10
B2 81*100*13
B2 82*110*13
B2 84*110*12
B2 85*120*15
B2 89*110*13
B2 90*110*8
B2 90*115*9
B2 90*125*13
B2 90*130*13
B2 90*140*13
B2 92*120*13
B2 94*120*13
B2 95*125*15
B2 97*120*13
B2 98*120*13
B2 98*125*13
B2 98*128*10
B2 98*130*13
