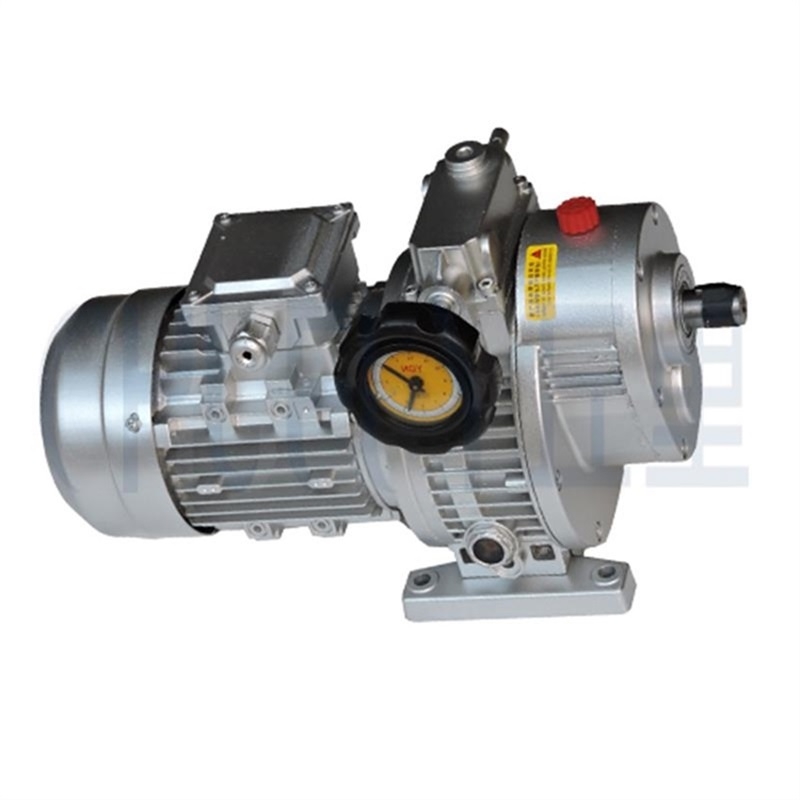

MB行星摩擦式機械無級變速器概述：主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。

1.高強度：在加沖擊負栽或機器逆轉時，本機性能可靠，能精確轉動，無后座力。

2.變速范圍大：變速比均為1：5，即輸出轉速可在1：45至1：7.25之間任意變化。

3.調速精度高：調速精度為1--0.5轉。

4.性能穩定：本機的傳動部件都經過特殊的熱處理，精密度加工摩檫部位，潤

滑良好，運行平穩、噪音低、壽命長。

5.同軸結構：輸入軸、輸出軸同向旋轉，體積小、重量輕。

6.組合能力強：本機可與各種類型減速機組合，實現低轉速，大扭規的變速效果。

7.在允許負載的情況下，調定的轉速恒定；

8.全*密封，可適用于潮濕、多塵、有輕度腐蝕性的工作環境。

齒輪采用優質合金滲碳淬火，齒面硬度高達60±2hrc，齒面磨削精度高達5-6級

2、采用計算機修形技術，對齒輪進行預修形，大大提高了減速機的承載能力

3、從箱體至內部齒輪，采用完全的模塊化結構設計，適合大規模生產及靈活多變的選型

4、標準減速機型號按扭矩遞減形式劃分，與傳統的等比例劃分相比，更符合客

戶要求，避免了功率浪費

5、采用cad/cam設計制造，保證質量的穩定性

6、采用多種密封結構，防止漏油

7、多方位的降噪措施，確保減速機優良的低噪音性能

8、產品安裝方式靈活多變，易于客戶選用

主要材料

1、箱體：鑄鐵;

2、齒輪：20CrMo鋼，碳、氮共滲處理(精磨后保持齒面硬度HRC60，硬層厚度>0.5mm);

3、平鍵：45鋼。

技術參數：

功 率：0.18KW～7.5KW

轉 矩：1.5N?m～2062N?m

變速范圍：

1.基本型：200-1000r/min

2.變速機帶一級齒輪減速（i=2.5-5）：40-200r/min

3.變速機帶二級齒輪減速（i=7.1-25）：8-140r/min

MB行星摩擦式機械無級變速器型號：MB02、MB04、MB07、MB15、MB22、MB40、

MB-RV、MB-X、MB-R、MB-S、MB-F、MB-K、MBL02Y-0.18K-C5、MBL04Y-

0.37KW-C5、MBL07Y-0.55KW-C5、MBL07Y-0.75KW-C5、MBL15Y-1.5KW-C5、

MBL15Y-1.1KW-C5、MBL22Y-2.2KW-C5、MBL40Y-3KW-C5、MBL40-4KW-C5、

MBL55Y-5.5KW-C5、MBL75Y-7.5KW-C5。

 無極變速機傳動變速原理:

    MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動機構

、調速控制機構組成。帶錐度的主動輪和壓盤被一組碟形彈簧壓緊，輸入軸與

主動輪用鍵聯接，而組成壓緊的主動裝置。一組帶錐度的行星摩擦輪內側夾在

壓緊的主動輪和壓盤之間，外側夾在帶錐度的固定環和調速凸輪之間，而組成

摩擦副；當壓緊的主動裝置運轉時，摩擦輪就做純滾動，由于固定環和調速凸

輪不動，因此，摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及

滑塊軸承而帶動行星架轉動。

    轉手輪帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平面彈

子夾和固定凸輪的端面曲線作用，使調速凸輪產生軸向移動，從而均勻改變調

速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。最后均勻地改

變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現

穩定的無級變速。

   無級變速機型號:

    ZH系列錐盤環盤無級變速機

    UDL系列行星錐盤無級變速機

    RX系列行星環錐式無級變速機

    TXF行星錐盤無級變速機

    WMB型三相并列脈動無級變速機

    V型寬帶無級變速機

    MB系列行星摩擦機械無級減速機

    P型齒鏈式無級變速機

    UD系列行星錐盤無級變速機

    MB、MBN型行星錐盤無級變速機

    JWB行星錐盤無級變速機

    Spt系列錐盤環盤無級變速機
