容緩沖模塊 - QUINT4-CAP/24DC/5/4KJ - 2320539

QUINT電容模塊，帶免維護雙層電容式大功率存儲設備，用于DIN導軌安裝，輸入：24 V DC，輸出：24 V DC/5 A/4 KJ，包括安裝的UTA 107通用型DIN導軌適配器。

生成產品PDF

價格：

在售

添加到產品比對添加到收藏夾

添加到購物車

▼

?

?

總覽

技術數據

附件

認證

下載

• 產品圖
• 環境條件
• 輸出數據
• 連接數據，輸入
• 信號輸出
• Environmental Product Compliance

• 尺寸
• 輸入數據
• 概述
• 連接數據，輸出
• 標準和規范
• 分類

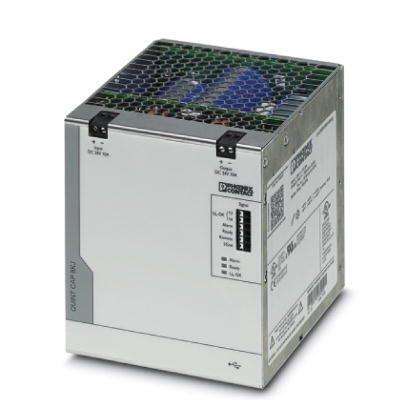

產品圖

結構框圖

返回頂部

尺寸

寬度	94 mm
高度	130 mm
深度	125 mm

返回頂部

環境條件

保護等級	IP20
環境溫度（運行）	-25 °C ... 60 °C (> 40 °C 衰減: 1 %/K)
環境溫度（調試類型測試）	-40 °C
環境溫度（存放/運輸）	-40 °C ... 60 °C
允許的最大相對濕度（操作）	≤ 95 %
氣候等級	3K3（符合EN 60721標準）
污染等級	2
安裝高度	≤ 4000 m

返回頂部

輸入數據

輸入電壓	24 V DC (SELV)
輸入電壓范圍	22.5 V DC ... 30 V DC
電流損耗（最大）	7 A (max.)
電流消耗（空閑）	0.1 A (空載)
電流損耗（充電過程）	0.8 A (正在充電)
固定連接閾值	< 22 V DC

返回頂部

輸出數據

額定輸出電壓	24 V DC
額定輸出電流（IN）	5 A
Static Boost (IStat.Boost)	6.25 A
并連	否
串連	否
最大額定負載功率損耗	< 3 W

返回頂部

概述

IQ技術	否
凈重	1.3 kg
存儲介質	雙層電容
效率	> 97 % (帶充電電源存儲設備)
保護等級	特殊應用（SELV輸入電壓，設備中會生成危險電壓）。
	IP20
MTBF (IEC 61709, SN 29500)	1301923 h (40 °C)
安裝位置	水平DIN導軌NS35，EN60715
組裝說明	可并排安裝：水平間距0 mm，垂直間距50 mm

返回頂部
