戶外110kv高壓接地線正規第三方檢測報告

戶外110kv高壓接地線正規第三方檢測報告

河北金能電力科技股份有限公司   孫雅

接地線主要用于變電站，鐵塔等地作業，給作業人員安全帶來極大的保障。

接地線樣式分類：有分相式接地線和組合式接地線3x+y兩種。

接地棒棒頭的分類：平口螺旋，雙舌式，猴頭式。

接地棒棒長：1米  1.5米  2米。更多尺寸可以定做。

接地銅線分類：國標25平方，國標35平方，國標50平方，國標75平方，國標90平方，國標95平方，國標120平方，國標130平方，國標150平方。

鄭重聲明：河北金能電力科技股份有限公司的加工銷售產品（絕緣膠墊，標志樁，安全工具柜，接地線，驗電器，絕緣操縱桿等）均有中國人民保險公司投保（PICC），請廣大客戶朋友放心采購使用！

接地線的電壓等級分為10kv 35kv   110kv  220kv

1．高壓接地線概述：

（1）高壓接地線作用： 高壓接地線是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。   

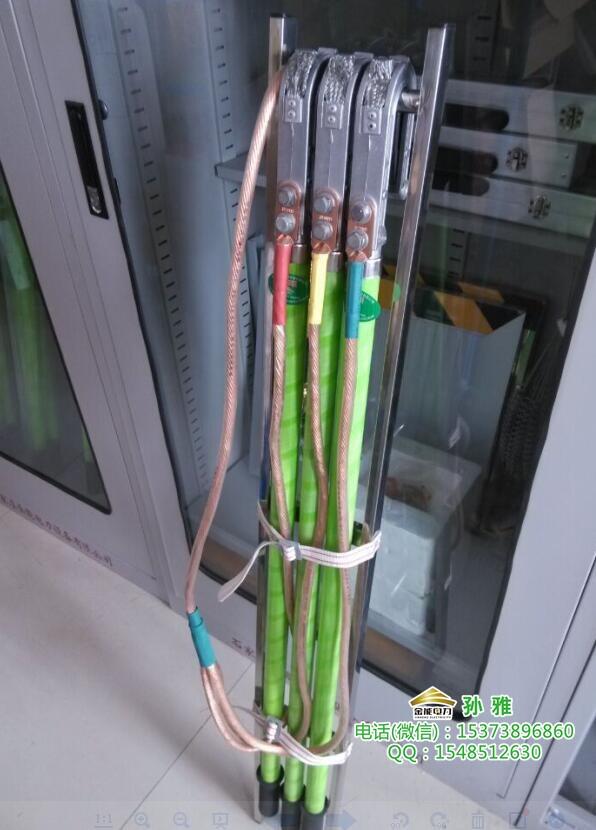

（2）高壓接地線結構： 攜帶型高壓接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。   

（3）高壓接地線制作工藝： 導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

2．高壓接地線分類：

（1）高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。

（2）高壓接地線按照電壓等級可分為：10KV接地線，35KV高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線

3．高壓接地線技術參數：

（1）10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm   

（2）35KV接地線 標稱截面：25mm2 總根數：810 平均直徑（mm）：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm   

（3）110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑（mm）：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm

4．高壓接地線的使用說明

（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。   

（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。   

（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。   

（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

5. 金能電力接地線是國標保電阻類，第三方檢測報告，保證質量。

歡迎您隨時來電咨詢我廠，我廠將為您提供質量最好的接地線，為您的安全保駕護航。
