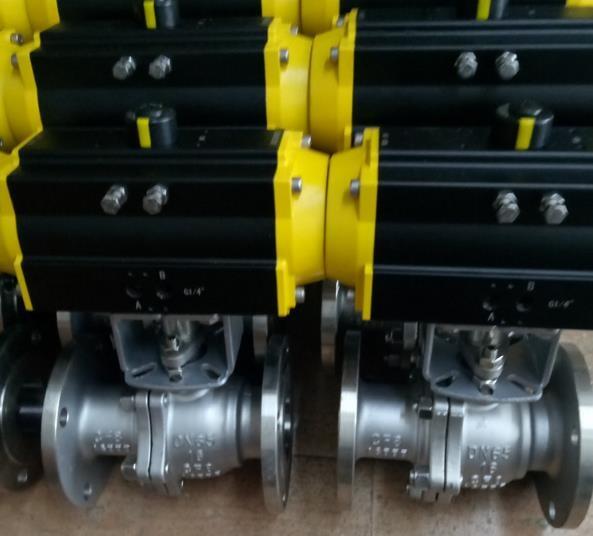

全新Q647F/H-16C氣動固定球閥優惠出售
上海廠家供應型號為Q647F/H-16C氣動固定球閥。 可訂做不銹鋼固定式氣動球閥 大口徑氣動球閥。
| 品牌 | 上海浦蝶 | 型號 | Q647F/H | 材質 | 不銹鋼 |
| 連接形式 | 法蘭 | 結構形式 | 固定球球閥 | 公稱通徑 | 50-500（mm） |
| 適用介質 | 蒸汽 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 氣動 |
| 零部件及配件 | 配件 | 用途 | 調節 | 類型(通道位置) | 直通式 |
| 作用對象 | 水 | 3C閥門類別 | 工業 | 規格 | DN50,DN65,DN80,DN100 |
概述
Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
性能規范
|
公稱通徑DN（mm）
|
50-1200
|
|||||
|
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
|||
|
公稱壓力
PS(MPa) |
強度試驗
|
2.4
|
3.8
|
6.0
|
||
|
密封試驗
|
1.8
|
2.8
|
4.4
|
|||
|
材料\材料代號
|
C
|
P
|
R
|
|||
|
主 要 零 件 |
閥 體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
||
|
球 體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
閥 桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
密封圈
|
增強聚四氟乙烯 對位聚苯 硬質合金
|
|||||
|
填 料
|
聚四氟乙烯 柔性石墨
|
|||||
|
適 用
工 況 |
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
||
|
適用溫度
|
-28℃ - 300℃
|
|||||
|
執行器
|
型 號
|
AW/DA/SR系列、GTD/GTE系列、QGSY系列等
|
||||
|
氣源壓力
|
0.4-0.7MPa
|
|||||
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
||
