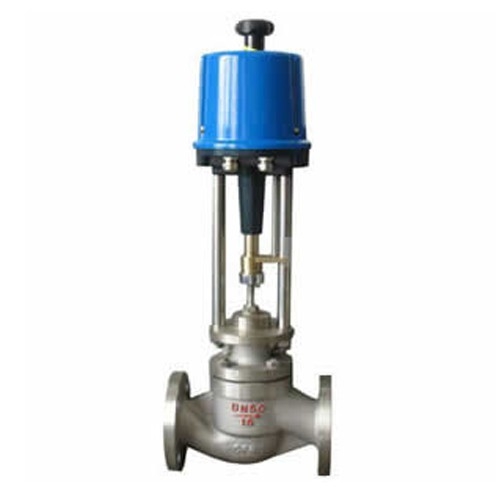

二、電動單座調節閥 主要技術參數
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
三、電動單座調節閥 主要零件材料
|
本體材質為碳鋼 |
|||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
|
2 |
閥座 |
304 |
304 |
304 |
|
|
3 |
閥芯 |
304 |
304 |
304 |
|
|
4 |
導向套 |
304 |
304 |
304 |
|
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
|
6 |
閥桿 |
304 |
304 |
304 |
|
|
7 |
填料 |
PTFE/柔性石墨 |
|||
|
8 |
彈簧 |
65Mn |
|||
|
9 |
螺母 |
304 |
304 |
304 |
|
四、電動單座調節閥 執行機構主要技術參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
五、電動單座調節閥 性能指標
|
基本誤差％ |
配3610L±2.5； 帶定位器 ±1.0 |
||
|
回差％ |
配381L ±2.0； 配PSL±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
可調范圍 |
50：1 |
||
|
額定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
||
六、電動單座調節閥 電氣接線說明
輸入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當的電源線與執行機構相連，建議使用Φ1.0（mm）2導線。
七、電動單座調節閥 外形尺寸
|
公通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|
散熱片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
||
|
D(mm) |
176 |
225 |
|||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
||
|
配381L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|
散熱片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
||
|
D(mm) |
225 |
310 |
|||||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
||
