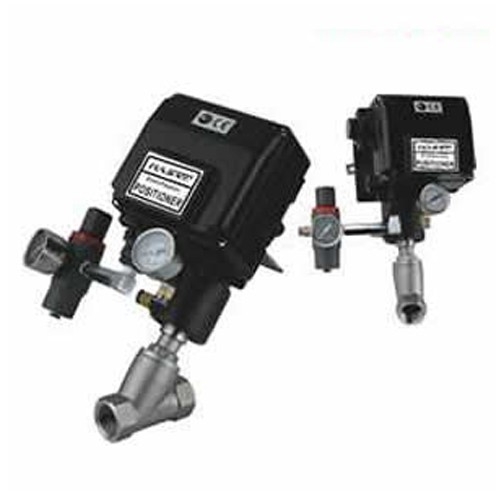

SJ611W-16P氣動角式調節閥,焊接氣動角座閥
一、氣動角座閥 概述
SJ611W-16P系列氣動角座閥是紅峰閥門公司最新引進國外先進生產技術，結合現代工業應用研發而成的新一代氣動角座閥。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。
二、氣動角座閥 特點
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉�？煞奖愕匕惭b一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭�？蛇x更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次
三、氣動角座閥技術參數
壓力范圍: 1.6MPa
介質溫度: －10℃～＋180℃
環境溫度: －10℃～＋60℃
閥體材料:不銹鋼
密封材料: 聚四氟乙烯
執行機構外殼: 聚酰胺
控制介質: 中性氣體、空氣
四、氣動角座閥連接尺寸
|
接口C ΦD |
內孔(mm) |
執行機構尺寸(mm) |
A |
B |
C |
ΦE |
F |
H |
A/F |
|
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
|
G3/4 |
20 |
50 |
95 |
178 |
12 |
64 |
44 |
145 |
32 |
|
G1 |
25 |
63 |
105 |
212 |
14 |
80 |
52 |
173 |
41 |
|
G11/4 |
32 |
63 |
120 |
226 |
16 |
80 |
52 |
186 |
50 |
|
G11/2 |
40 |
63 |
130 |
230 |
18 |
80 |
52 |
189 |
55 |
|
G2 |
50 |
63 |
150 |
250 |
20 |
80 |
52 |
205 |
70 |
|
G2 |
50 |
80 |
150 |
270 |
20 |
101 |
60 |
225 |
70 |
