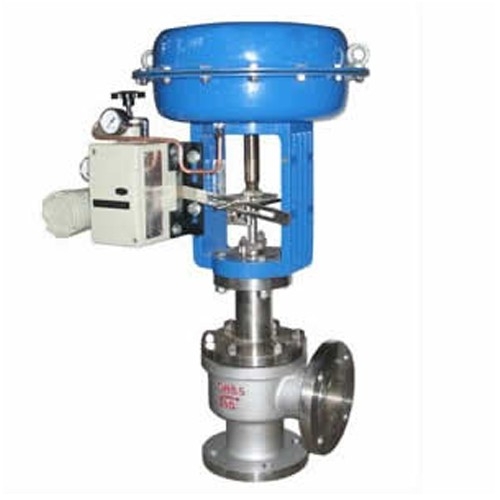

ZMAS氣動薄膜角式調節閥/氣動薄膜調節閥
一、氣動薄膜角式調節閥 用途
氣動薄膜角式調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。氣動薄膜角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
二、氣動薄膜角式調節閥性能技術參數
|
公稱通徑(mm) |
6 |
10 |
15 |
25 |
|||||||||||||||
|
閥座直徑(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系數Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
閥座直徑(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系數 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可調范圍 |
Kv值<18時 R=20：1；Kv值>18時 R=30：1 |
||||||||||||||||||
|
公稱壓力 |
16、22、32MPa |
||||||||||||||||||
|
閥芯形式 |
套筒導向單座柱塞型閥芯 |
||||||||||||||||||
|
流量特性 |
直線 |
||||||||||||||||||
|
作用形式 |
氣開式、氣關式 |
||||||||||||||||||
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
||||||||||||||||||
|
法蘭標準 |
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 |
||||||||||||||||||
|
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
||||||||||||||||||
|
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
||||||||||||||||||
|
公稱通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
閥座直徑(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可調范圍 |
30：1 |
|||||||||||||||
|
公稱壓力 |
標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa |
|||||||||||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||||||
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
|||||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產 |
|||||||||||||||
