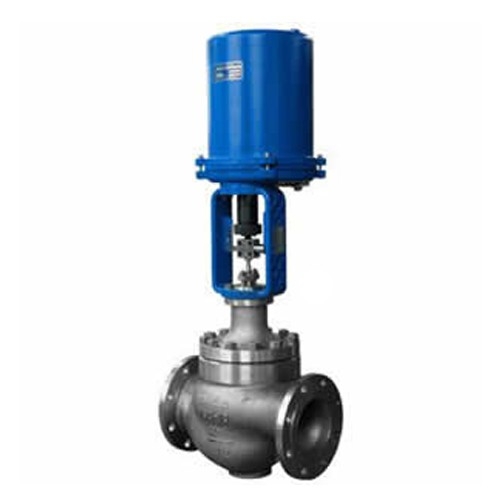

一、電動籠式調節閥 概述
電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，配用PS系列或者3810系列電動執行機構，流道呈S流線型，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。電動籠式調節閥具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合
二、電動籠式調節閥 主要零件材料
|
本體材質為碳鋼 |
|
||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
|
2 |
閥座 |
304 |
304 |
304 |
|
|
3 |
閥芯 |
304 |
304 |
304 |
|
|
4 |
導向套 |
304 |
304 |
304 |
|
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
|
6 |
閥桿 |
304 |
304 |
304 |
|
|
7 |
填料 |
PTFE/柔性石墨 |
|||
|
8 |
彈簧 |
65Mn |
|||
|
9 |
螺母 |
304 |
304 |
304 |
|
|
本體材質為不銹鋼 |
|
||||
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
|
2 |
閥座 |
304 |
316 |
316L |
|
|
3 |
閥芯 |
304 |
316 |
316L |
|
|
4 |
導向套 |
304 |
316 |
316L |
|
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
|
6 |
閥桿 |
304 |
316 |
316L |
|
|
7 |
填料 |
PTFE/柔性石墨 |
|||
|
8 |
彈簧 |
65Mn |
|||
|
9 |
螺母 |
304 |
316 |
316L |
|
三、電動籠式調節閥 主要技術參數
|
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||
|
流量特性 |
直線 |
直線，等百分比，快開 |
|||||||||||||||||||||
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
||||||||||||||||||||||
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
||||||||||||||||||||||
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
||||||||||||||||||||||
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
||||||||||||||||||||||
注：
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
四、電動籠式調節閥 執行機構主要技術參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
五、電動籠式調節閥 性能指標
|
基本誤差％ |
配3810L±2.5； 帶定位器 ±1.0 |
||
|
回差％ |
配381L ±2.0； 配PSL±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
可調范圍 |
50：1 |
||
|
額定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
||
六、電動籠式調節閥 電氣接線說明
輸入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當的電源線與執行機構相連，建議使用Φ1.0（mm）2導線。
