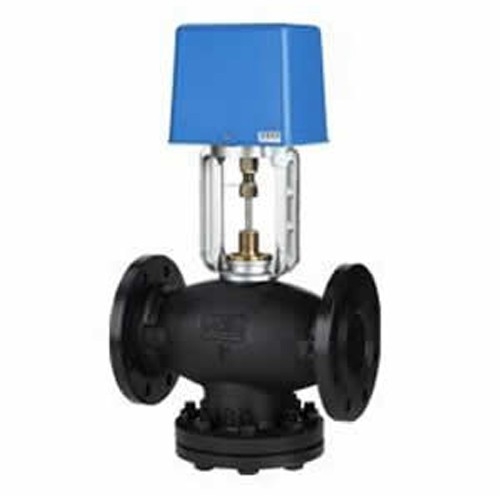

VB7200電動二通閥/比例積分電動調節閥
一、電動二通閥,電動三通閥 概述
VB7200電動二通閥、電動三通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。
二、電動二通閥 主要技術參數
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%
三、電動二通閥 材質
閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座：不銹鋼
填料:聚四氟乙烯
四、電動三通閥 主要技術參數
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
滲漏量(m3/h):KV值的0.03%
五、電動三通閥 材質
閥體:HT200灰鑄鐵
閥瓣：黃銅
閥桿:1Cr18Ni9
軸封：黃銅
密封件:三元乙丙橡膠
六、電動二通閥,電動三通閥 外形尺寸
|
型號 |
規格 |
L |
H |
D |
C |
K |
n-d |
壓差KPa |
行程 |
|
VB-7200 |
DN65 |
290 |
158 |
185 |
20 |
145 |
4-18 |
400 |
40 |
|
DN80 |
310 |
195 |
200 |
20 |
160 |
8-18 |
400 |
40 |
|
|
DN100 |
350 |
216 |
220 |
20 |
180 |
8-18 |
300 |
40 |
|
|
DN125 |
400 |
237 |
250 |
22 |
210 |
8-18 |
200 |
40 |
|
|
DN150 |
480 |
282 |
285 |
22 |
240 |
8-22 |
100 |
40 |
|
|
DN200 |
533 |
289 |
340 |
30 |
295 |
12-22 |
100 |
40 |
電動三通閥外形尺寸
|
型號 |
規格 |
L |
H |
H1 |
D |
C |
K |
n-d |
壓差KPa |
重量(KG) |
行程 |
|
VB-7300 |
DN65 |
290 |
158 |
150 |
185 |
20 |
145 |
4-18 |
400 |
23 |
45 |
|
DN80 |
310 |
195 |
185 |
200 |
20 |
160 |
8-18 |
400 |
31 |
45 |
|
|
DN100 |
350 |
216 |
205 |
220 |
20 |
180 |
8-18 |
300 |
39 |
45 |
|
|
DN125 |
400 |
237 |
230 |
250 |
22 |
210 |
8-18 |
200 |
66 |
45 |
|
|
DN150 |
480 |
282 |
280 |
285 |
22 |
240 |
8-22 |
100 |
87 |
45 |
|
|
DN200 |
533 |
289 |
340 |
340 |
30 |
295 |
12-22 |
100 |
90 |
45 |
