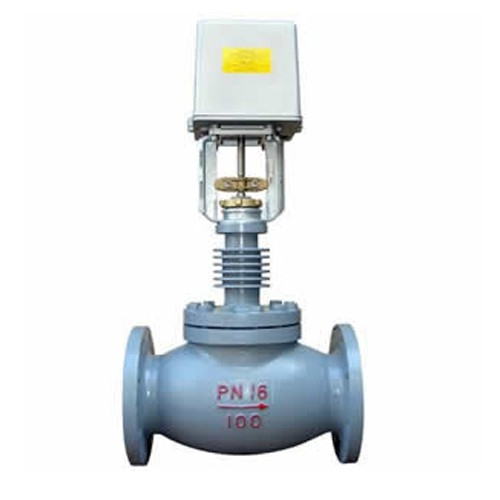

二通調節閥|VB7200電動二通蒸汽調節閥|電動調節閥

 VB7200蒸汽調節閥/法蘭電動二通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

蒸汽電動二通閥系列驅動器技術參數：

·標稱輸出力：6500N/16000N

·實際輸出力：6500N～7000N/ 16000N～16500N

·功率消耗：30VA (6500N)/ 100VA (16500N)

·輸入信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型)

·反饋信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型)

·運行方式：直行程驅動器, 62 mm(6500N)/ 102 mm (16500N)

·支架材料：壓鑄鋁(經表面防銹處理)

·上蓋材料：壓鑄鋁 (經表面防銹處理)

·電機：交流減速電機

·全行程時間：125秒/40mm(50Hz)(具體時間依據閥體行程)

·手動裝置：供選擇(如需手動功能請將型號中J替換為S)

·機殼防護等級：IP54

·產品凈重：6500N： 9 Kg/16000N：15 Kg

·高度尺寸：6500N：490mm16000N： 650mm

·環境濕度    ≤95%RH (40℃)

·環境溫度    －10～60℃(三位浮點型)/-10～50℃(比例調節型)

蒸汽電動二通閥系列法蘭鑄鋼超高溫蒸汽閥體技術參數：

·口徑范圍：二通超高溫蒸汽DN25...DN400, 三通超高溫蒸汽 DN15...DN400

·泄漏率：二/三通DN25～N150 < KvS值的0.02%

·介質：蒸汽/飽和蒸汽

·介質溫度：2...+250℃高溫蒸汽

·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性：等線性或等百分比（用戶在智能型驅動器上選擇）

·閥體承壓：1.6MPa、2.5MPa、4.0MPa

·閥體材料：鑄鋼

·閥芯材料：不銹鋼

·閥桿材料：不銹鋼

·密封結構：V型密封圈＋不銹鋼彈簧自補償

·V型密封圈   ：聚四氟乙烯
