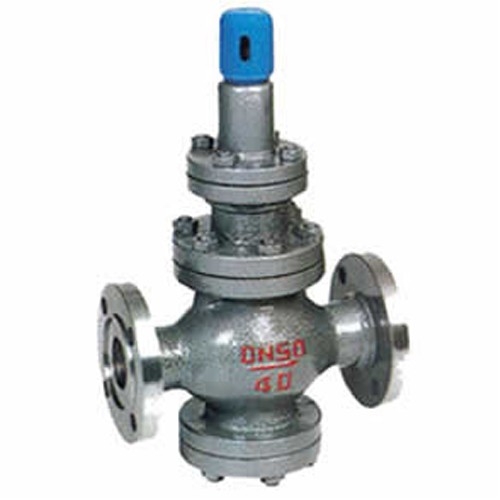

YT43H高靈敏度大流量蒸汽減壓閥|流量減壓閥|蒸汽減壓閥

YT43H高靈敏度大流量蒸汽減壓閥結構示意圖

YT43H高靈敏度大流量蒸汽減壓閥結構特點和用途
  YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于 先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。
YT43H高靈敏度大流量蒸汽減壓閥適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
YT43H高靈敏度大流量蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座、閥瓣	2Cr13
缸套、活塞	鋁鐵鑄銅
膜片	1Cr18Ni9Ti
導閥座、導閥桿	2C13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

主要技術參數

公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)*	2.4	3.75	6.0	9.6	15.0	24.0
密封進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(MPa)	GB12246-1989
流量特性偏差(MPa)	GB12246-1989
最小壓差(MPa)	0.07	0.1	0.15	0.3	0.5	0.8
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋
連接形式
法蘭式：RF FM RJ 執行標準：JB79 Gb9113 ANSI B16.5
流量系數（Cv）

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	24	30	50	85	130	190	300	480	680	925	1150	1900
