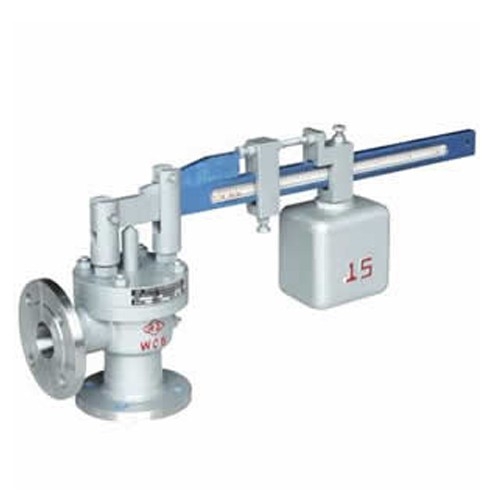

一、單杠桿安全閥 GA41H-16C/25/40 A51H-16C/25/40概述
GA41H、A51H型安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。
二、單杠桿安全閥 主要零部件材料
GA41H、A51H型安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A41H-16C型彈簧式安全閥相同。
三、單杠桿安全閥外形尺寸和連接尺寸
|
公稱通徑 |
尺寸 |
|||||||||||||||
|
do |
L |
L1 |
D |
K |
g1 |
f |
b |
z-?d |
DN' |
D1 |
K1 |
g2 |
b1 |
f' |
z-?d1 |
|
|
25 |
20 |
100 |
85 |
115 |
85 |
65 |
2 |
16 |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
25 |
115 |
100 |
140 |
100 |
78 |
2 |
18 |
4-18 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
32 |
120 |
110 |
150 |
110 |
85 |
3 |
18 |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
40 |
135 |
120 |
165 |
125 |
100 |
3 |
20 |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
65 |
160 |
135 |
200 |
160 |
135 |
3 |
20 |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
80 |
170 |
160 |
220 |
180 |
155 |
3 |
22 |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
|
150 |
125 |
205 |
195 |
285 |
240 |
210 |
3 |
24 |
8-23 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
150 |
240 |
230 |
340 |
295 |
265 |
3 |
26 |
12-23 |
200 |
340 |
295 |
265 |
26 |
3 |
12-23 |
四、單杠桿安全閥 GA42H-16C/25/40 GA42H-100概述
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
五、單杠桿安全閥 主要零部件材料
|
NO. |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
導向套 |
不銹鋼 |
|
3 |
閥瓣 |
2Cr13 |
|
4 |
閥桿 |
2Cr13 |
|
5 |
杠桿 |
碳鋼 |
|
6 |
重錘 |
鑄鐵 |
六、單杠桿安全閥 外形尺寸和連接尺寸
|
型號 |
公稱通徑 |
尺寸 |
|||||||||||||||||||
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f1 |
b |
Z-?d |
L |
H |
出口法蘭式 |
出口承插式 |
|||||||||
|
DN' |
D2' |
D1' |
D' |
n-M |
d1 |
K2 |
K3 |
D3 |
|||||||||||||
|
GA42H-16 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
16 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-25 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-40 |
50 |
40×1 |
165 |
125 |
100 |
88 |
3 |
4 |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-64 |
50 |
40×1 |
175 |
135 |
105 |
88 |
3 |
4 |
26 |
4-23 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-100 |
50 |
40×1 |
195 |
145 |
112 |
88 |
3 |
4 |
28 |
4-25 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
