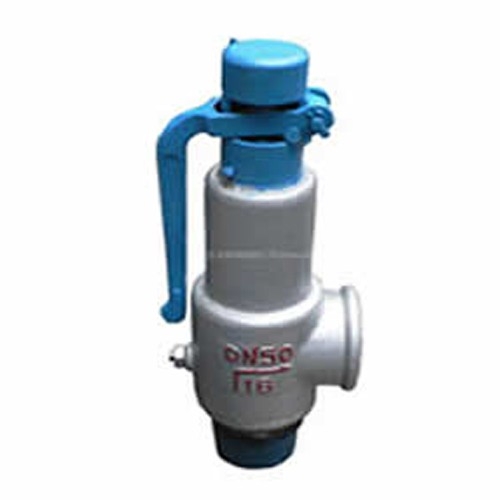

不銹鋼A28H安全閥|A28H不銹鋼彈簧全啟式安全閥

A28H不銹鋼彈簧全啟式安全閥使用范圍

   A28H適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

A28H不銹鋼彈簧全啟式安全閥相關型號

A28H-10
A28Y-10P A28Y-10R8 A28Y-25R8 A28Y-40R8
A28H-16 A28Y-16P A28Y-16R8  A28Y-25R8 A28Y-40R8
A28H不銹鋼彈簧全啟式安全閥主要零部件材料

NO.	零件名稱	A28H材料	A28Y-P材料	A28Y-R8材料
1	閥體	HT200	ZG1Cr18Ni9Ti	CF8M
2	閥座	35	ZG1Cr18Ni9Ti	CF8M
3	調節圈	2Cr13	1Cr18Ni9Ti	316
4	閥瓣	2Cr13	1Cr18Ni9Ti	316
5	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	閥桿	2Cr13	2Cr13	316
7	調整螺桿	45	2Cr13	316
8	保護罩	ZG200-400	ZG200-400	CF8M
	密封面材料	堆焊D507	堆焊Co基硬質合金

A28H不銹鋼彈簧全啟式安全閥連接尺寸參數

公稱通徑	尺寸
	do	Rc	G	L	L1	H
15	10	1/2'	3/4'	37	62	189
20	12	3/4'	1'	40	65	196
25	15	1'	11/4'	45	72	277
32	20	11/4'	11/2'	55	85	312
40	25	11/2'	2'	67	100	322
50	32	2'	21/2'	76	112	348
65	40	21/2'	3'	110	135	370
80	60	3'	4'	110	145	410
