啟封安全閥|A41Y-160320微啟封閉式高壓安全閥|高壓安全閥

產品介紹

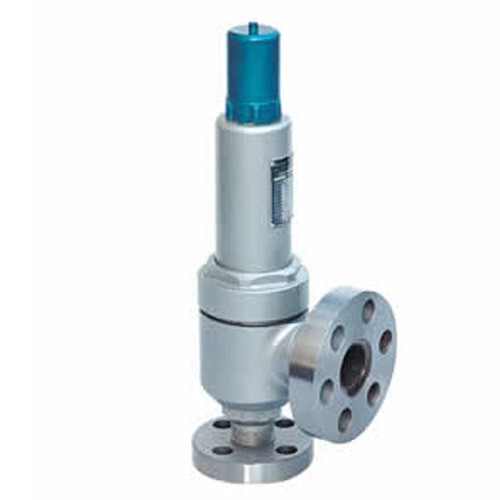

A41Y-160/320彈簧微啟封閉式高壓安全閥結構圖片

彈簧微啟封閉式高壓安全閥概述

A41Y彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水或有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

彈簧微啟封閉式高壓安全閥主要零部件材料：

序號	零件名稱	A41Y-160 A41Y-320 材料	A41Y-160P A41Y-320P 材料	A41Y-160R A41Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA Coated Teflon	50CrVA Coated Teflon
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	調整螺桿	45	2Cr13	2Cr13
10	閥帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
11	密封面材料	堆焊Co基硬質合金

彈簧微啟封閉式高壓安全閥主要外形連接尺寸mm：

型號	DN	do	d	M	D	K	Z- d	b	d1	M1	D1	k1	Z1- d1	b1	L	L1	H
A41Y-160C	15	8	20	M24 2	95	60	3-18	20	/	M33 2	36	/	/	/	50	80	85
	20	10	25	M27 2	95	60	3-18	20	/	M33 2	48	/	/	/	50	80	85
	25	12	28	M33 2	105	68	3-18	20	/	M33 2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	15	8	20	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	20	10	27	M33 2	105	68	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	25	12	28	M33 2	105	68	3-18	20	50	M64 3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42 2	115	80	4-18	22	50	M64 3	165	115	6-26	32	130	135	285
	40	20	47	M52 2	165	115	6-26	28	65	M80 3	200	145	6-29	40	165	165	350
	50	25	58	M64 3	165	115	6-26	32	80	M100 3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24 2	95	60	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	15	8	27	M33 2	105	68	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	20	10	30	M36 2	110	75	3-18	20	29	M42 2	115	80	4-18	22	95	100	261
	25	12	35	M42 2	115	80	4-18	22	50	M64 3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48 2	135	95	4-22	25	50	M64 3	165	115	6-26	32	130	135	285
	40	20	58	M64 3	165	115	6-26	32	65	M80 3	200	145	6-29	40	165	115	350
	50	25	70	M80 3	200	145	6-29	40	80	M100 3	225	170	6-33	50	165	165	380

安裝使用注意事項
1、各種安全閥都應垂直安裝。
2、安全閥出口處應無阻力，避免產生受壓現象。
3、安全閥在安裝前應專門測試，并檢查其官密封性。
4、對使用中的安全閥應作定期檢查

啟封安全閥|A41Y-160320微啟封閉式高壓安全閥|高壓安全閥

本實用新型涉及一種閥門鑄造用面背砂混砂系統，它包括儲料組件；混砂組件，所述混砂組件包括設置于所述砂斗下方的底座、可轉動地安裝在所述底座上的回轉支承柱、一端安裝在所述回轉支承柱上且與所述砂斗相配合的背砂輸送臂、與所述背砂輸送臂另一端相連通的背砂混砂攪籠、安裝在所述背砂混砂攪籠端部的出砂口、一端延伸至所述背砂輸送臂上方的負壓吸料管以及一端與所述負壓吸料管相連通且另一端與所述出砂口相連通的引料管。從而與背砂輸送臂、背砂混砂攪籠進行配合而實現背砂、面砂的同時出砂，大大減少了面砂用量，降低了生產成本，并保證砂型質量。
啟封安全閥|A41Y-160320微啟封閉式高壓安全閥|高壓安全閥
