S41H-50L杠桿浮球式蒸汽疏水閥|蒸汽疏水閥|杠桿疏水閥

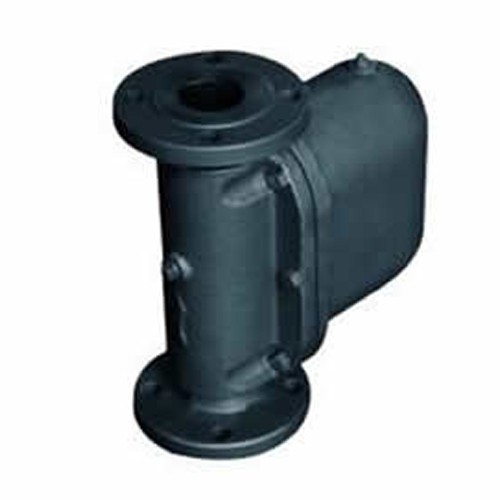

S41H-50L杠桿浮球式(立式)疏水閥 用途及使用范圍
  S41H-50L杠桿浮球式蒸汽疏水閥,立式疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場合。
S41H-50L杠桿浮球式(立式)疏水閥  結構特點及工作原理

1.采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮

性3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
S41H-50L杠桿浮球式(立式)疏水閥主要零部件材料表

零部件名稱	材料
閥體、閥蓋	WCB、WC6
浮球	不銹鋼
雙閥座	不銹鋼
控制架	不銹鋼

S41H-50L杠桿浮球式(立式)疏水閥技術參數表

產品型號	公稱通徑 DN（mm）	連接方式	使用壓力（MPa）	溫度（℃）	外形尺寸（mm）					參數重量（kg）
					L	L1	H	H1	W
SF-15/20/25WF	15/20/25	法蘭	0~0.6/0~1.0	260	310	198	230	135		13
SF-40/50WF	40/50	法蘭	0~0.6/0~1.0	260	360	198	295	170
S41H-50L	50	法蘭（垂直式）	0~1.0	260	320	160		250	160
S41H-50W	50	法蘭	0.01~1.0	260	270	160		250	324
GM-25 GSB2-10、20	25~50	法蘭	0.01~1.0 0.01~2.0	425	220	310	125	95		21
GM6 GSB6-10、20	40~80	法蘭	0.01~1.0 0.01~2.0	425	270	440	345	125		52
GM8 GSB8-10、20	80~100	法蘭	0.01~1.0 0.01~2.0	425	350	550	460	170		125
