產品工作原理:

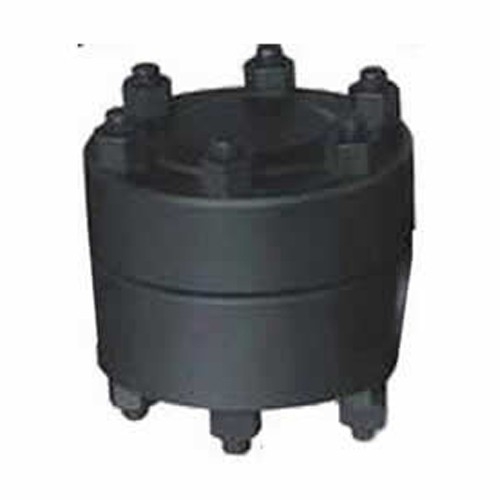

HRW3高溫高壓熱動力圓盤式蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔．從而達到阻汽排水。主要用于高溫高壓蒸汽主管線，使用壓力為0.5~16Mpa的飽和蒸汽和過熱蒸汽工況。
HRW3高溫高壓熱動力圓盤式蒸汽疏水閥產品特點：
1、閥體材料采用鍛打鉻鉬礬鋼成鉻鉬礬鋼，耐腐蝕，耐磨損，耐商溫、高壓，持久耐用。
2、適用于飽和蒸汽和商溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。
3、有內置過濾網，并在管路上能更換另件維護簡便。
HRW3高溫高壓熱動力圓盤式蒸汽疏水閥性能參數/主要部件材料表：
|
工作壓力范圍 |
0.5-16Mpa |
最高允許溫度 |
550℃ |
|
閥體、閥蓋 |
WC6、WC9 |
閥片 |
2Cr13/304 |
|
閥座 |
2Cr13/304 |
過濾網 |
不銹鋼 |
HRW3高溫高壓熱動力圓盤式蒸汽疏水閥產品主要尺寸：
|
型號、規格、外形尺寸表 |
|||||||||
|
型號 |
公稱通徑 |
連接方式 |
外形尺寸 |
||||||
|
in |
mm |
L |
H |
h |
φ |
A |
C |
||
|
HRW3-64(100) |
1/2” |
15 |
承插 |
125 |
112 |
23 |
135 |
21.8 |
10 |
|
3/4” |
20 |
125 |
112 |
23 |
135 |
27.2 |
13 |
||
|
1” |
25 |
130 |
116 |
27 |
140 |
33.9 |
13 |
||
|
1-1/4” |
32 |
168 |
153 |
33 |
180 |
42.7 |
13 |
||
|
1-1/2” |
40 |
168 |
153 |
33 |
180 |
48.8 |
13 |
||
|
2” |
50 |
185 |
160 |
40 |
200 |
61.2 |
16 |
||
|
1/2”、3/4” |
15~20 |
法蘭 |
230 |
112 |
23 |
135 |
|
|
|
|
1” |
25 |
230 |
116 |
27 |
135 |
|
|
||
|
1-1/4”、1-1/2” |
32、40 |
320 |
153 |
33 |
180 |
|
|
||
|
2” |
50 |
320 |
157 |
37 |
195 |
|
|
||
|
型號、規格、外形尺寸表 |
|||||||||
|
型號 |
公稱通徑 |
連接方式 |
外形尺寸 |
||||||
|
in |
mm |
L |
H |
h |
φ |
A |
C |
||
|
HRW3-160 |
1/2”、3/4” |
15 |
承插 |
125 |
112 |
23 |
135 |
21.8 |
10 |
|
3/4” |
20 |
125 |
112 |
23 |
135 |
27.2 |
13 |
||
|
1” |
25 |
145 |
119 |
30 |
155 |
33.9 |
13 |
||
|
1-1/4” |
32 |
185 |
157 |
37 |
195 |
42.7 |
13 |
||
|
1-1/2” |
40 |
185 |
157 |
37 |
195 |
48.8 |
13 |
||
|
2” |
50 |
205 |
163 |
43 |
220 |
61.2 |
16 |
||
|
1/2” |
15 |
法蘭 |
230 |
112 |
23 |
135 |
|
|
|
|
3/4” |
20 |
250 |
112 |
23 |
135 |
|
|
||
|
1” |
25 |
250 |
116 |
27 |
140 |
|
|
||
|
1-1/4”、1-1/2” |
32、40 |
153 |
153 |
33 |
180 |
|
|
||
|
2” |
50 |
160 |
160 |
40 |
220 |
|
|
||
