Magtrol的位移傳感器特點及操作原理
    1.測量范圍大：活塞位移量為50到1000 mm；DI 63X型號為80到250mm
    2.基于電流的位移輸出信號 (4到20mA)
    3.內置溫度測量功能
    4.使用壽命長：由于沒有移動的部件因此就沒有零件的磨損（渦電流原則）
    5.設計輕巧，量程廣
    6.對工作流體中的金屬雜質不敏感
    7.高抗振性能
    8.抗壓能力達 450bar
    9.構造堅固，適應長期在液壓系統中工作

Magtrol的位移傳感器特點及操作原理

操作原理

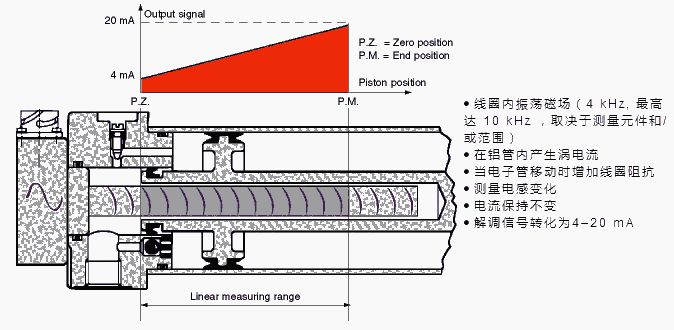

一，渦電流原理
Magtrol位移傳感器利用渦電流測量原理。一根鋁管沿著傳感器線圈移動，改變感應渦電流損耗，從而改變線圈阻阬。一個電子線路安裝在傳感器頭部，轉換測量管位置信息成線性信號。電路使用先進的SMD（表面組安裝設備）技術，構造結實，可靠性高。針對溫度變化，主動對傳感器進行補償。
二，輸出信號的特點
DI系列位移傳感器采用基本的3線制機構，提供相對應鋁管位置比例的一個4–20 mA電流（DI 63X傳感器為20–4 mA）。探頭內溫度的指示也是由一個電壓輸出提供。在閉環系統中，特定的活塞位置可以反復達到滿刻度0.05‰以上的精確度（即測量范圍為1m時，測量精度高于50 μm)。
三，Magtrol的位移傳感器系列提供在液壓、氣壓缸里或其它應用中，非接觸式地測量活塞位置。其構造堅固，具有很高的抗震性和非常長的使用壽命（由于沒有移動的部件因此就沒有零件的磨損），使得它們既經濟實用又非�？煽�。Magtrol 的傳感器提供一個寬泛的操作溫度和抗壓范圍，使其適用于最苛刻要求下的應用。
這種傳感器根據測量范圍提供直流4-20 mA的輸出信號，以及VDC溫度輸出。作為選配件，Magtrol提供CST 113 信號轉換器，它可以根據特殊的需要對整條鏈進行校準，無論是電流輸出還是電壓輸出。

Magtrol的位移傳感器特點及操作原理

應用
DI系列位移傳感器主要是為液壓行業的OEM應用而開發，可以直接而可靠地測量以下位置：
液壓缸
進汽閥
推進器
破碎機
伺服控制
控制閥

它們的設計使安裝費用保持在最小。如此具有成本效益是源于將傳感元件上非常精確地測定的測量間隔（0到滿量度）限定在一個固定標準的4-20mA信號上
