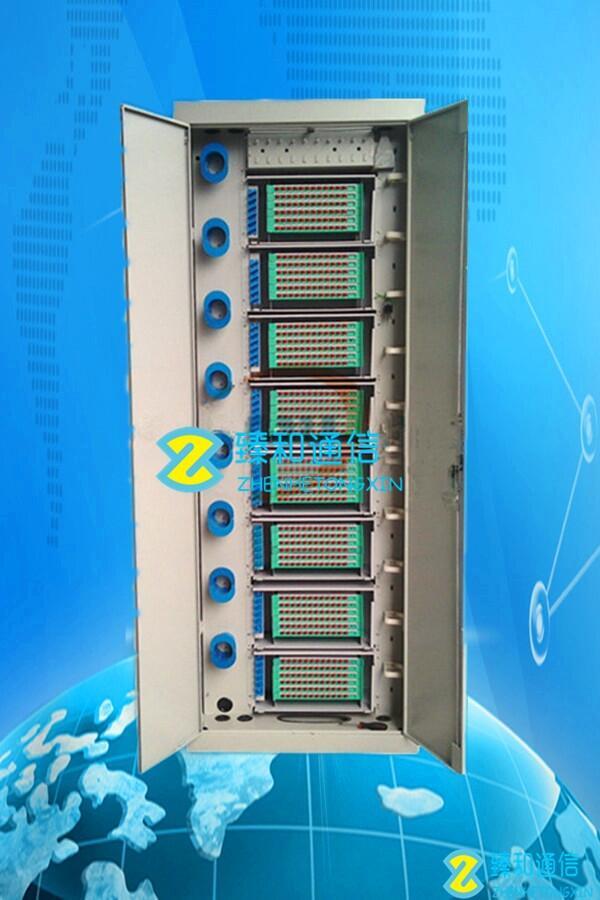

576芯ODF光纖配線柜參數說明

576芯ODF光纖配線柜廠家供應、ODF子框式三網合一光纖配線柜、直插式三網合一ODF光纖配線柜、三網合一ODF光纖配線架、MODF光纖總配線架、室外光纖配線架、室外光纖配線柜、室內光纖配線柜、室內光纖配線柜、落地式光纖配線架、落地式光纖配線柜、開放式光纖配線架、開放式光纖配線柜；寧波臻和通信設備有限公司為您打造優質產品；產品容量：144芯、288芯、360芯、432芯、500芯、576芯、600芯、648芯、684芯、720芯、792芯、864芯、960芯、1000芯、1152芯、1200芯、1440芯、2160、2880芯（電信、移動、聯通、廣電）的優質供應商、

產品概述：

ODF光纖配線柜是用來對光纜光纖進行終端、保護及管理的系統。它能完成對光纜的固定、剖分、接地保護；光纖的固定連接、合理布放、預留盤繞、連線、調度等功能

使用條件：

工作溫度：-5℃～+40℃

貯運溫度：-25℃～+55℃

大氣壓力：70 kPa～106kPa

運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸

光電性能：
光纖連接器（含適配器和尾纖）

光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)

插入損耗≤0.2dB

回波損耗FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB

插拔耐久性壽命＞1000次

適用性能：

標稱工作波長：850nm、1310nm、1550nm

高壓防護接地

地線的截面積應大于6mm

機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)

機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧

功能：

具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能

外形尺寸、容量

型機架外形尺寸、容量：

外形尺寸（高×寬×深）(mm) 大容量（芯）

2600×840×300   864

2200×840×300   720

2000×840×300   684
結構及其功能：

整機組成主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

機架

機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

終端框光纜終端框

其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

五、光纜、光纖的引進和走線

光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。

光纜彎曲半徑不小于15D，其中D為光纜直徑。

單芯光纜及裸纖彎曲半徑大于37.5mm。

六、光纜的高壓防護接地

光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接
