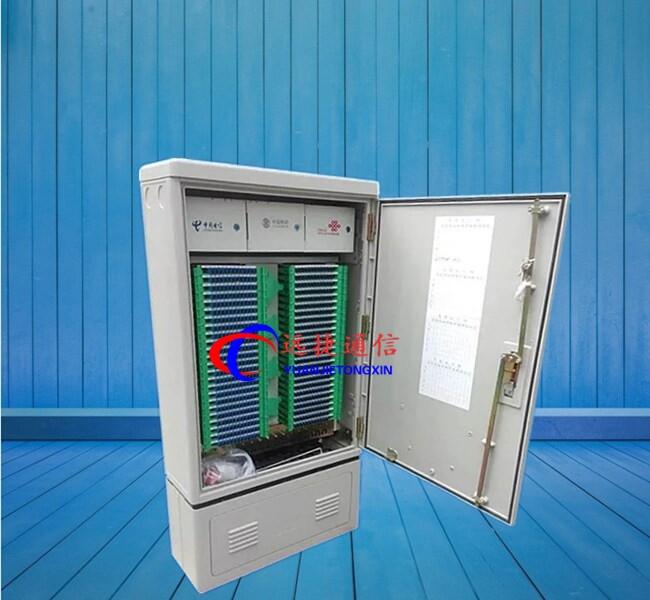

三網融合光纜交接箱配置說明
三網融合光纜交接箱、三網合一落地式光纜交接箱、三網合一壁掛式光纜交接箱、三網合一SMC光纜交接箱、三網合一不銹鋼光纜交接箱、三網合一免跳接光纜交接箱、三網合一無跳接光纜交接箱、三網合一免跳纖光纜交接箱、三網合一光纜交接箱、三網合一光交箱、三網合一交接箱、
三網合一光纜交代箱是用于光纖接入網(電信網,移動網,聯通網）三網骨干光纜與FTTH小區配線光纜節點處的接口設備,能夠完成大容量光纖的熔接,終端存儲以及調度等功用。該商品的運用,減少了三網的重復線路建設,精簡線路,美化環境。
【專業供應：中國電信、中國移動、中國聯通、中國廣電】通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。
主要特點：
●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞
●箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀
●箱體采用雙層結構，中間充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結
●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好
●采用12芯熔接配線一體化模塊
●可安裝有FC、SC光纖適配器
●有可靠的光纜固定和接地保護裝置
●適合于單芯和帶狀光纜的成端箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊，大幅度利用有效空間，大容量為864芯。
卡接式安裝FC、SC適配器。
前后設通道，可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外，全面正面操作。
有可靠的光纜固定、開剝和接地裝置。
各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95%（+40℃時）
大氣壓力：70∽106Kpa
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合YD/T988-1998標準
主要技術參數：
插入損耗：1.31,1.55um LD光源。單模≤0.18dB多�！�0.30dB
回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB
絕緣電阻：≥2×104MΩ/500VDC
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
重要性：
安裝位置的選擇
安裝位置的選擇應符合以下條件：
1.交接箱的位置宜設置在交接區內線路網中心偏離電話局的一側，靠近交接區入口處的第一個分支路口或配線電纜的交匯處。
2.符合城市規劃，不妨礙交通并且不影響市容觀瞻的地方。
3.靠近人（手）孔便于出入線的地方，或利舊電纜的匯聚點上。
4.安全、通風、隱蔽、便于施工維護、不易受到外界及自然災害損傷的地方。
5.下列場所不得設置交接箱：
（1）高壓走廊和電磁干擾嚴重的地方。
（2）高溫、腐蝕嚴重和易燃易爆工廠、倉庫附近及其他嚴重影響交接箱安全的地方。
（3）易于淹沒的洼地及其他不適宜安裝交接箱的地方。
安裝：安裝有架空式、落地式、交接間式等幾種主要形式。
1.架空式光纜交接箱的安裝
（1）具備下列條件時可安裝架空交接箱：
①接入交接箱的配線電纜為架空方式；
②郊區、工礦區等建筑物稀少的地區；
③不具備安裝落地式交接箱的條件。
（2）架空交接箱的安裝步驟如下：
①立H桿
②安裝上桿腳釘等附件
③安裝工作平臺
④安裝交接箱箱體
⑤穿放成端電纜
⑥埋上桿鐵管
⑦制作箱外氣塞
⑧剩余操作和落地式交接箱操作相關部分相同
2.落地式交接箱的安裝
（1）具備下列條件可安裝落地式交接箱：
①進入交接箱主干電纜在600對、交接箱容量在1200對以上；
②地理條件安全平整，環境相對穩定；
③有建手孔與交接箱基座的條件，并且能與人孔溝通；
④接入交接箱的主干電纜和配線電纜為管道式或直埋式。
（2）落地式交接箱的安裝步驟如下：
①底座的電纜管及預埋底框布置
②混凝土底座的安裝
③交接箱箱體的安裝
3.交接間、交接配線架安裝要求
交接間的位置一般應選擇在朝陽通風處，面積為10～15m2左右。在住宅小區選擇一層樓為宜，電纜容易進入房間。
（1）地下電纜槽道：寬不小于600mm，深40mm，長可以根據具體情況而定，槽道上口需裝有蓋板。
（2）如交接間內無法作電纜通道時，也可以鋪設地板。
（3）交接配線架，可分為立式和墻壁式二種。立式設置在地槽的一側；墻壁式的上端穿釘距地面不得超過1800mm。接線端子可采用模塊接線排和旋轉卡夾端子。
（4）各條電纜屏蔽接地及地線棒應連接至地線排。
【產品質量承諾】
一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。
8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。
在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。產品概述：是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
