直插盤576芯光纖配線架FC圖文配置介紹
三網合一光總配線架、ODF光纖配線架、三網合一配線架、三網合一光纜交接箱、四網融合光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、四網合一樓道箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、光纖樓道箱、ONU綜合配線箱、ODF單元箱、綜合配線柜、戶外機柜、監控箱、網絡機柜、遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、三網合一箱、四網合一箱、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
一．簡介

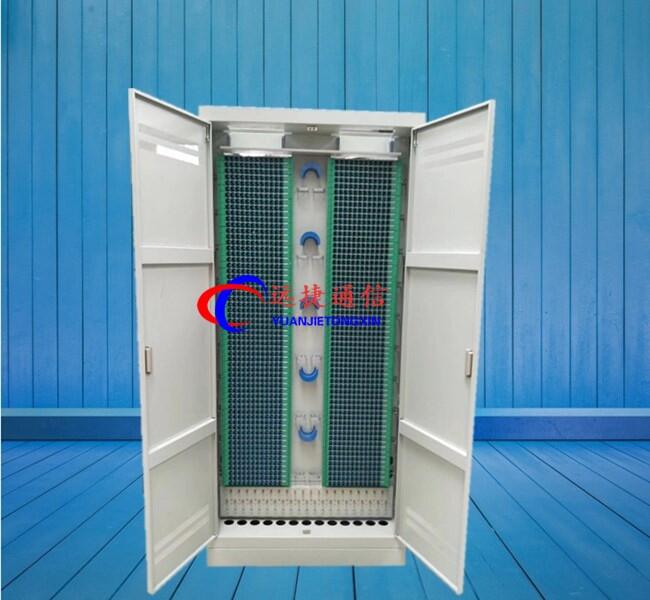

PYX2000-VIII型光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。
二．主要性能指標
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）較大容量：1440芯。
YJX2000-VIII型光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。
遠捷專業生產：通信光纜交接箱，光纖分纖箱，光分路器箱，一體化盤、DOF單元箱、光纖信息面板、光纖桌面盒、光纜終端盒，ODF光纖配線架，光纖快速連接器，冷接子，PLC光分路器，光纜接頭盒，皮線光纜，光纖跳線，束狀尾纖，六位卡座、儲纖筒、三葉線環、熱縮套管、裸纖保護管、光纜固定座，各類保安單元、保安排、測試排，光纖適配器系列光纖產品,型號齊全,歡迎采購
可選配件：
專用固定托盤、專用滑動托盤、電源支架、地腳輪、地腳釘、理線環、水平理線架、垂直理線架、L支架、擴展橫梁等。
主體框架、前后門、左右側門可以快速拆裝。
三網合一光纖配線架固定托盤：
用于安裝各種設備，尺寸繁多，用途廣泛，有19"標準托盤、非標準固定托盤等。
常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。
固定托盤的承重不小于50KG。
1. 本設備采用日本標準SPCC優質冷扎鋼板制成，噴涂前作防銹磷化處理，附著力強，抗腐性好，工藝精湛，外形美觀高雃；
2. 本設備嚴格按照ANSI/EIARS-310-D、DIN41491、Part1、IEC297-2、DIN41494、Part7、GB/T3047-2-92等標準制造；
3. 結構堅固、布局合理、經久耐用。
4. 采用組合式結構安裝拆卸靈活，前后門帶鎖開起，左右側門可拆卸，可多方位觀察，全方位操作，施工維護方便；
5. 設備的頂后部、底后部，均有大口的進出線孔；
6. 本設備若作為綜合機柜，可安裝音配單元、數字配單元、光配單元、電源箱、路由器等；
7. 任何標準19英寸的單元箱盒，均可配套安裝；
8. 機架的橫豎立柱，有多種孔位，更于各種配件的安裝；
9. 機柜的頂部裝有排風扇，后門有多孔位散熱通風孔；
10. 機柜可選用安裝腳輪，支承腳或安裝底座；
11. 本設備適用各類中小型通信機房，更適應.
三網合一光纖配線架的作用
光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、
