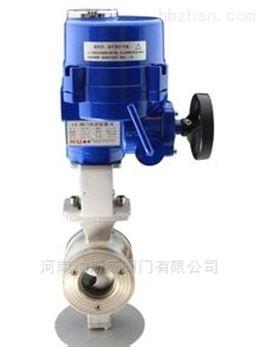

ZKV73W防爆電動V型球閥
產品概述
ZKV73W防爆電動V型球閥無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電 源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能 力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，可替代進口產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
電動V型球閥結構圖
防爆電動V型球閥 特點
1. 外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護。
2. 性能優越穩定齊全，有普通型、帶電位計型、無源型、智能型、快關慢關、指示器顯示等應有盡有。
3. 動力損耗率低，可大量節約成本。
4. 技術先進，電子部分采用進口原件性能穩定，機械部分加工精細精密耐磨，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構優化設計消除了工作噪音大的不足。
5. 智能一體化裝置有信號4～20mA輸入輸出，比例調節控制，可自動控制，可位置自鎖、連線簡單、性能穩定可靠、控制精度高、反應速度快等。
6. 安裝很方便，可不用機械加工則可直接安裝在手動閥門上。
7. 電壓有AC220V、DC220V、DC24、AC110V等多種電源可提供。
8. 適用做調節流量的閥，具有精確的流量特性；適用帶有固體物質的苛刻介質（PTFE密封不適用）；中軸密封是活動的壓塊，方便密封的檢修；閥體小巧、經濟實惠。
材質參數
|
公稱通徑 |
DN25-300mm |
|
公稱壓力 |
PN1.6、4.0、6.4（zui大可生產32 MPa） |
|
連接形式 |
法蘭式按JB/T79.2-94 或按JB78-5P對夾式法蘭連接 |
|
閥體結構 |
一體式、兩塊式 |
|
閥 材 料 |
WCB ZG1Cr18Ni9Ti CF3M |
|
填 料 |
V型聚四氟乙烯填料 含浸聚四氟乙烯填料 石棉紡織填料 |
|
使用溫度 |
常溫型：-20℃~+120℃ 散熱型：+200℃~+450℃ |
|
閥芯形式 |
V型半球體 |
|
流量特性 |
快開特性或近似直線特性 |
|
金屬閥座材料 |
與閥體材質相同或堆焊鈷鉻硬質合金 |
|
非金屬密封材料 |
增強聚四氟乙烯 |
選項參數
|
執行機構 |
DUA系列、381R系列、DUQ系列 |
|
作用形式 |
普通開關型、調節型（4～20mA） |
|
環境溫度 |
-30℃～+70℃ |
|
電源電壓 |
AC220V、AC380V（其他定制DC24等）50/60Hz |
|
防護等級 |
IP67、IP68可選 |
|
功能選項 |
客戶按現場情況自行要求 |
|
防爆等級 |
dⅡBT3/T4 |
|
信號反饋 |
有源信號、S無源信號 |
|
帶加熱器 |
可在潮濕環境中干燥執行器內元件（可選） |
|
手動功能 |
電動執行器帶有手動開閥、關閥功能 |
|
調 節 型 |
輸入4～20mA信號,實現閥門調節功能 |
|
備 注 |
電動執行器參數請另參考所選配的電動執行器資料 |
技術參數
|
型式 |
直通式鑄造球閥 |
|||||||||||||
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
額定流量 系數Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公稱壓力PN |
PN1.6 6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差） 硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表） |
|||||||||||||
|
氣源壓力 |
0.4~0.6MPa |
|||||||||||||
|
連接形式 |
對夾式、法蘭式、管道法蘭按JB79-59標準 |
|||||||||||||
|
適用溫度 |
軟密封-40℃~+180℃；硬密封-40℃~+450℃ |
|||||||||||||
|
球芯轉角 |
90度 |
|||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||
|
閥體材料 |
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2 |
|||||||||||||
|
球芯型式 |
部分球帶有V形缺口 |
|||||||||||||
|
閥座材料 |
聚四氟乙烯、不銹鋼司太立硬質合金 |
|||||||||||||
|
基本誤差 |
≤全行程的2% |
|||||||||||||
|
回 差 |
≤全行程的2.0% |
|||||||||||||
|
死 區 |
≤全行程的0.8% |
|||||||||||||
|
額定流量 系數誤差% |
≤±10 |
|||||||||||||
