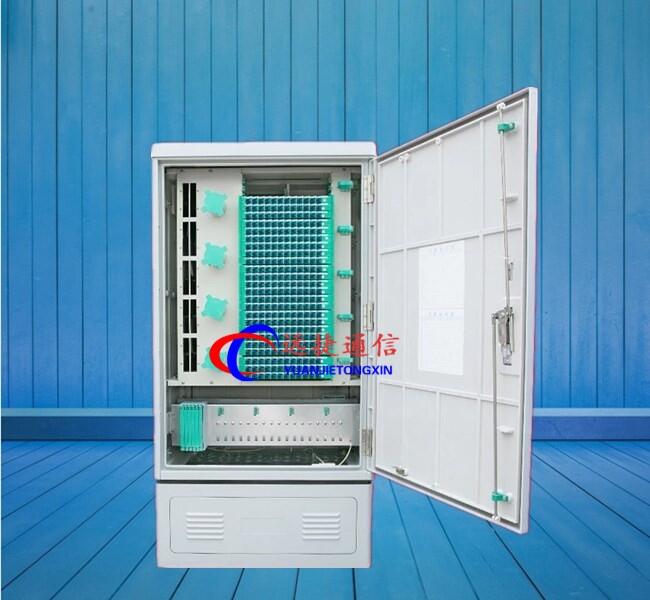

144芯光交箱配置圖文簡介
光交箱生產地【中國移動通信|中國電信|中國聯通）】室外壁掛式/落地式光纜交接箱、戶外通信光纜交接箱（48芯、72芯、96芯、144芯、216芯、288芯、432芯、480芯、576芯、684芯、720芯、864芯、960芯、1152芯、1440芯）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備�？蓪χ�、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。
主要特點
1、 本設備全天候防護，外殼采用高強度防腐蝕特種合成材料，具有隔熱、防水氣凝結等特點，并能有效防止雨、雪、蟲及腐蝕性氣體等任何惡劣環境的影響。
2、 結構設計合理，箱體采用單面單開門，箱體內布線空間大，方便操作和維護。
3、 充分考慮光纜的固定、接地、熔接和冗余光纜的盤繞，使光纜的連接、調度非常方便。
4、 內部光路標識清楚，熔接、盤繞位置明確。
5、 交接箱結構緊湊，安裝簡便，密封性能極好．
6、 熔纖部分采用一體化熔纖盤，使光纜余纖、尾纖盤繞一體化，方便熔纖操作，且可安裝FC、SC適配器。適配器與箱體正面呈30°角，即可保證光纖彎曲半徑，又可節省空間，并且避免操作時光束直射人眼。
7、 適用于帶狀和非帶狀光纜。
免跳纖光交箱主要技術指標
工作環境
1·工作溫度：-40℃～+40℃
2·貯運溫度：-40℃～+60℃
3·相對濕度：≤95%（+40℃時）
4·大氣壓力：70Kpa～106Kpa
技術性能指標
1·標稱工作波長
2·光纖活動連接器插入損耗（包括重復和互換）﹤0.5dB
3·回波損耗：APC型活動連接器≥60dB;UPC型活動連接器≥50dB；PC型活動連接器≥
4·接地裝置與箱體金屬工件之間絕緣電阻﹥2×104MΩ，試驗電質為直流500V。
5·耐溫性能：在±55℃±2℃環境中放置16小時后，在常態下恢復1小時，性能無影響。
6·耐壓性能：接地裝置由于箱體工作之間耐壓大于3000V（DC），1min不擊穿，無飛弧。
7·防熱性能：箱體由特殊材料構成，具有超強隔熱性能。
8·密封性能：防塵性能：優于GB4208/1P53要求。
防水性能：80Kpa水壓，±60°角擺沖水管角度，淋水15min，水珠不能進入箱內。
9·箱體靜電負荷能力：殼蓋≥1000N
側表面≥500N
門鉸鏈≥300N
10·抗沖擊能力：使用沖擊實驗臺，在X、Y、Z三個軸向各施加六次
峰值加速度為300m/s2，持續時間為6ms的沖擊力，無任何破壞和損傷。
密封條使用壽命：不低于10年。
光纜交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）
特點：箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤掛線鉤，方便用戶操作。箱體采用優質不銹鋼板作材料，并經電鍍、噴塑處理，不僅具有良好的抗腐蝕、耐老化性能，而且箱體密封性能好，能抵受劇烈的氣候變化和惡劣的工作環境，防護等級達GB4208中IP65級要求。箱體由高強度玻纖增強聚脂模壓成型，具有良好的機械強度和抗腐蝕耐老化特性，而且重量輕。全模塊化設計，采用12芯熔接配線一體化模塊�？刹捎蔑w碟式直熔盤，體積小，直熔容量大。箱體底部高，空間大，便于光纜引入時，有更大的曲率半徑，安裝操作施工方便。光纜加強芯根據用戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。接地方式：箱體共有二層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
性能：
光纜交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
五、用途
產品售后服務
為創造品牌,提高企業度,樹立企業形象,我公司本著“一切追求高質量,用戶滿意為宗旨'的精神,以“優惠的價格,周到的服務,可靠的產品質量'的原則向您鄭重承諾：
一,產品質量承諾：
產品的制造和檢測均有質量記錄和檢測資料。
對產品性能的檢測,我們誠請用戶親臨對產品進行全過程,全性能檢查,待產品被確認合格后再裝箱發貨。
二,產品價格承諾：
為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質品牌產品。
在同等競爭條件下,我公司在不以降低產品技術性能,更改產品部件為代價的基礎上,真誠以優惠的價格提供給貴方。
三,交貨期承諾：
產品交貨期：盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產,安裝,力爭滿足用戶需求。
四,遠捷售后服務承諾：
服務宗旨：快速,果斷,準確,周到,
服務目標：服務質量贏得用戶滿意
服務效率：保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并開始維修。
服務原則：產品保修期為十二個月,在保修期供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計。
遠捷銷售地區：
遼寧省,吉林省,黑龍江省,河北省,山西省,陜西省,甘肅省,青海省,山東省,安徽省,江蘇省,浙江省,河南省,湖北省,湖南省,江西省,福建省,云南省,海南省,四川省,貴州省,廣東省。內蒙古,新疆,廣西省,西藏,寧夏省，北京市,上海市,天津市,重慶市。
六.功能要求：
1．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
材料
●SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。
●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。
●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC 型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。
●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。
●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。
工藝過程
①該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，增強模塊塑料在高溫高壓下固化成型。SMC系列模塑料成型工藝 ：模壓成型溫度：150℃±5℃ 保壓時間：60-70s／mm 模壓壓力：10-20Mpa具體工藝視產品和模具結構而定，如果制品厚度比較厚，則溫度應稍低，一般成型溫度為 135℃-145℃，形狀越復雜，成型壓力越高。
②機械強度高、阻燃性好--該箱體由于采用SMC復合材料，比重輕、機械強度高，并具有良好的阻燃性。箱門采用縱向全長鉸鏈，不易變形，安裝互換性好。
③抗腐蝕、耐老化、電絕緣性強-- 該箱體抗腐蝕、耐老化、高壓防護性能好、電絕緣性強，能夠適應強酸、強堿等各種惡劣環境。
④耐高溫、防凝露--該箱體由于采用SMC復合材料，具有金屬材料無法比擬的隔熱保溫性能，耐高溫，并有效防止水汽凝結。
