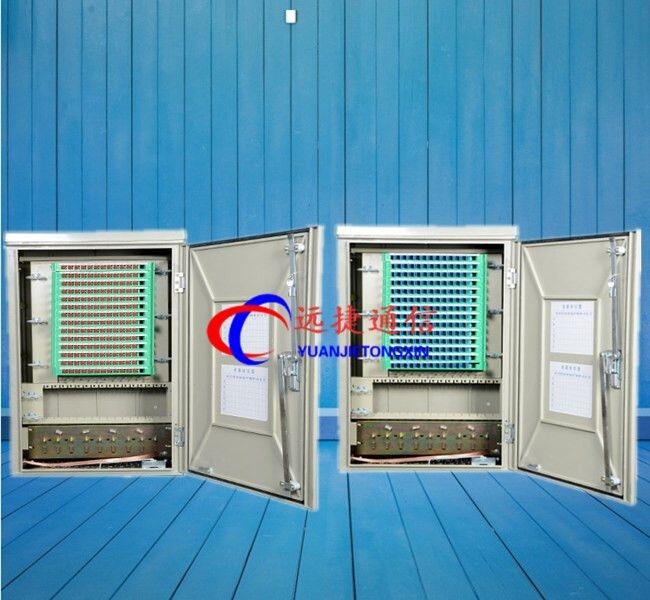

288芯光交箱圖文并茂說明
光交箱、落地式|盒式分光/免跳接光纜交接箱生產廠家（中國電信|聯通|廣電網絡|移動通信專用,容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纖交接箱）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備�？蓪χ�,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案、
光纜交接箱產品介紹及應用隨著電信營商3G、FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的可以選擇]方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。品悅通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能品悅通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。
產品概覽 ：光纜交接箱產品種類齊全，應用場景多種多樣，適用于各種FTTx應用場景的布署。
普通光纜交接箱：
序 號 容 量 箱體尺寸 (含底座)H×W×D(mm) 描 述
芯 955×520×288 落地/掛桿/掛墻安裝、SMC箱體
芯 1350×750×320 落地安裝、原裝SMC箱體
芯 1445×756×360 落地安裝、SMC箱 體
芯 1600×1200×400 落地安裝、雙層鈑金箱體
芯 GXF5-17Cd 1445×756×625 落地安裝、SMC箱體
注：可選配分光模塊實現分光功能。
光纜交接箱系列（帶分光功能）：
序號 尺寸 (含底座) H×W×D(mm) 配線容量大分 光端口 描 述
×520×288 96芯64芯 選配FFG-1/FFG-17/FFG-34分光模塊。 84芯分支配線，12芯主干配線，72芯直熔。落地/掛桿/掛墻安裝、SMC箱體。
×630×380 156芯6*n(n為分光比) 6個MIN型盒式光分路器位。 144芯配線，12芯主干熔接，48芯直熔。 落地安裝、鈑金箱體。
×756×360 192芯128芯 選配FFG-1/FFG-17/FFG-34分光模塊。 180芯分支配線，12芯主干配線。 落地安裝、SMC箱體。
×750×320 288芯 10個MIN型盒式光分路器位。 288芯配線，120芯直熔、使用FJX12e模塊。落地安裝、SMC箱體。
×756×360 288芯10*n (n為分光比) 同上，箱體為國產SMC箱體。
×1100×428 720芯 12*n (n為分光比) 12個MIN型盒式光分路器位。 720芯配線，288芯直熔、使用FJX12e模塊。落地安裝、鈑金箱體。 注：使用盒式光分路器時，分光比可選，不占用配線空間。
產品介紹 2.1 普通光纜交接箱： 2.1.1 144芯光纜交接箱（GXF5-17Ba） GXF5-17Ba系列光纜交接箱是一種小容量箱體，配線容量144芯、直熔72芯，內部結構分區合理、清晰，有獨立的裸纖及跳線管理，儲纖區采用旋轉門設計，操作空間靈活、方便。 SMC箱體，采用全正面操作，產品具有良好的保溫、隔熱、耐腐蝕性能，此型號箱體可配置底座落地安裝，也可對箱體進行掛桿、掛墻安裝。適用于FTTx小容量分支配線節點，一般安裝于小區綠地、樓邊、電線桿等環境中。
售后服務
一、 產品到貨3日內根據合同約定條款進行驗收，發現貨物存在質量問題的，本公司無償提供退/換貨服務，且貨運費用本公司負責。
二、 若運輸過程當中出現貨品損壞，貴公司及時發現問題并同時告知運輸公司與我公司聯絡人的，本公司無償提供換貨服務。
三、 若貴公司自身采購錯誤產品，需要兌換產品，本公司提供有償換貨處理，一切損失由貴公司負責。
四、 若貴公司采購產品使用后有剩余產品，在沒損壞貨物的情況下，本公司提供回收服務；為貴公司降低采購成本，讓合作伙伴真正省錢省心！
五、 以上服務終解釋權歸本公司所有，如有問題請致電本公司。
銷售地區分布
華東地區（包括山東、江蘇、安徽、江西、浙江、福建、上海）
生產產品有:
ODF光配線系列：三網合一光纖分線箱，三網合一光纖配線架，四網合一光纖配線架，三網合一光纜交接箱，四網合一光纜交接箱，光纖快速連接器、冷接子、光分路器、光分路器插片盒、光分路器配線箱、光纖桌面盒、光纖面板、光纖法蘭盤、皮線光纜、光纖樓道箱、光纖分纖箱、光纜終端盒等
光纖配線柜、光纖配線架、光纜交接箱、ODF箱、一體化模塊、束狀.帶狀尾纖、光纖跳線、熔接盤、光纖適配器、光纖衰減器等
MDF總配線架系列：總配線架、戶外機柜、保安排、測試排、保安單元、接線工具等
DDF數字配線架系列：數字配線架、DDF配線架等
綜合布線系列：網絡機柜、跳線架、配線架、理線架、網絡模塊、網絡面板、網絡跳線、分線盒、卡接模塊等
一、產品概述
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、工作環境：
環境溫度：-40℃～+60℃
相對濕度：40℃時小于
大氣壓力：70～
三、主要特點
箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
采用12芯熔接配線一體化模塊。
適合FC、SC、LC、ST光纖適配器的安裝。
有可靠的光纜固定和接地保護裝置。
有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
美觀大方，線條清晰，防腐防水性能好，使用壽命長。
四、產品特點
采用熔配一體化抽拉式模塊，使交接箱容量大，密度高。
箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境
箱體具有良好的密封性能，防護等級達到GB/T4208IP65級。
具有很好的安裝性能及防破壞功能。
箱體具有安全可靠的光纜固定與接地保護裝置。
高壓防護接地與機箱絕緣電阻：≥2×104MΩ
箱高壓防護接地與機箱間耐壓≥3000V(DC)/1min，不擊穿，無飛弧
箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥
機箱的密封防護等級：達到GB4208標準中IP65級
阻燃性能：達到GB4609/FV-0級
密封性能：達到GB4208/IP53要求
負荷值：殼蓋≥980N，側表面≥400N，支撐件≥
小拉脫力：φ0.4-1.2mm導線分別為
五、用途
光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續，配線有直接連接和交叉連接的功能。
六.功能要求：
．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
