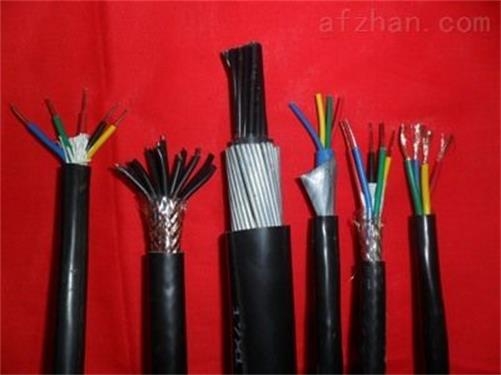

DJYVP DJYPV DJYPVP電子計算機用多對屏蔽控制電纜
適用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜
一、執行標準
Q/321084 HL06-2000、Q-321084 HL01-2001等效采用于英國BS5308-86
二、使用特性
額定電壓U0/U:450/750V
最高工作溫度: 一般型不超過70℃
交聯聚乙烯不超過90℃
耐熱105℃的最高不超過105℃
氟塑料絕緣不超過200℃和260℃
最低環境溫度: 固定敷設-40℃、非固定敷設-15℃
最小彎曲半徑: 無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
三、型號名稱
|
序號 |
型號 |
名稱 |
|
|
聚乙烯絕緣聚氯乙烯護套計算機電纜 |
|
|
1 |
DJYPV |
銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
|
2 |
DJYPVP |
銅芯聚乙烯絕緣銅絲編織分屏蔽銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
|
3 |
DJYVP |
銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
|
4 |
DJYP2V |
銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
5 |
DJYP2VP2 |
銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
6 |
DJYVP2 |
銅芯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
7 |
DJYP3V |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
8 |
DJYP3VP3 |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
9 |
DJYVP3 |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
10 |
DJYPV22 |
銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
11 |
DJYPVP22 |
銅芯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
12 |
DJYVP22 |
銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
13 |
DJYP2VP2-22 |
銅芯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
14 |
DJYVP2-22 |
銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
15 |
DJYP3V22 |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
16 |
DJYP3VP3-22 |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
17 |
DJYVP3-22 |
銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
|
交聯聚乙烯絕緣聚氯乙烯護套計算機電纜 |
|
|
1 |
DJYJPV |
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
|
2 |
DJYJP2V |
銅芯交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
3 |
DJYJP3V |
銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
4 |
DJYJVP |
銅芯交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
|
5 |
DJYJVP2 |
銅芯交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
6 |
DJYJVP3 |
銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
7 |
DJYJPVP |
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
8 |
DJYJP2VP2 |
銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
9 |
DJYJP3VP3 |
銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
10 |
DJYJPV22 |
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
11 |
DJYJP2V22 |
銅芯交聯聚乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
12 |
DJYJPVP-22 |
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
13 |
DJYJP2VP2-22 |
銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
14 |
DJYJP3VP3-22 |
銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
15 |
DJYJVP-22 |
銅芯交聯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
16 |
DJYJVP2-22 |
銅芯交聯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
17 |
DJYJVP3-22 |
銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
|
聚氯乙烯絕緣聚氯乙烯護套計算機電纜 |
|
|
1 |
DJVPV |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
|
2 |
DJVP2V |
銅芯聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
3 |
DJVP3V |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
|
4 |
DJVVP |
銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
|
5 |
DJVVP2 |
銅芯聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
6 |
DJVVP3 |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
|
7 |
DJVPVP |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
8 |
DJVP2VP2 |
銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
9 |
DJVP3VP3 |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
|
10 |
DJVPV22 |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
11 |
DJVP2V22 |
銅芯聚氯乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
12 |
DJVP3V22 |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
13 |
DJVVP-22 |
銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
14 |
DJVVP2-22 |
銅芯聚氯乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
15 |
DJVVP3-22 |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
16 |
DJVPVP-22 |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
17 |
DJVP2VP2-22 |
銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
|
18 |
DJVP3VP3-22 |
銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
①例1：聚乙烯絕緣聚氯乙烯護套１２對每單元二芯（兩芯組） 導體為0.75mm2計算機電纜表示為：
1.銅絲編織分屏蔽（A類導體） DJYPV 12×(2×0.75)A
2.銅絲編織分屏蔽及總屏蔽（B類導體）DJYPVP 12×(2×0.75)B
3.銅絲編織總屏蔽（R類導體） DJYVP 12×(2×0.75)R
4.銅帶分屏蔽（B類導體） DJYP2V 12×(2×0.75)B
5.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3 12×(2×0.75)R
6.銅絲編織分屏蔽鋼帶鎧裝（A類導體） DJYPV22 12×(2×0.75)
7.銅帶分屏蔽及總屏蔽鋼帶鎧裝（B類導體）DJVP2VP2-22 12×(2×0.75)B
8.鋁箔/塑料復合膜總屏蔽鋼帶鎧裝(A類導體)DJYPVP3-22 12×(2×0.75)A
②例2:銅芯聚乙烯絕緣及聚氯乙烯護套10對每單元三芯(三芯組) 導體為1.0mm2計算機電纜表示為：
1.銅絲編織分屏蔽（B類導體） DJYPV 10×(3×1.0)B
2.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3 10×(3×1.0)R
3.銅帶總屏蔽（A類導體） DJYVP2 10×(3×1.0)A
4.銅絲編織分屏蔽鋼帶鎧裝（B類導體） DJYPV22 10×(3×1.0)B
四、型號規格范圍
|
型號 |
對數 |
標稱截面(mm2) |
||||||||||||||||||||||||||||
|
2-37 |
0.5,0.6,0.75,1.0,1.5 |
||||||||||||||||||||||||||||
|
4-37 |
說明：1、可根據需要生產耐火計算機電纜，如NHDJYVP等
2、需阻燃型加特征代號“ZR”，如ZR-DJYVP等
3、耐高溫計算機電纜，如“DJFPVP”
五、型號說明表
|
項目 |
代號 |
含 義 |
|
阻燃代號 |
/ |
非阻燃可省略 |
|
系列代號 |
DJ 、J |
電子計算機（包括DCS系統） |
|
絕緣材料 |
Y |
聚乙烯 PE |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
護套材料 |
Y |
聚乙烯 PE |
|
鎧裝材料 |
22 |
鋼帶鎧裝 |
|
導體種類 |
A |
單股導體 |
六、產品主要技術性能
|
性能項目 |
單位 |
技術指標 |
||
|
PE絕緣 |
PVC絕緣 |
|||
|
20時絕緣電阻≥ |
任一線對導體間 |
MΩ.Km |
5000 |
25 |
|
線對屏蔽間 |
1 |
1 |
||
|
工作電容(1KHz)≤ |
3型 |
pF/m |
75 |
200 |
|
1型和2型 |
90 |
|||
|
電容不平衡(1KHz)≤ |
pF/m |
1 |
/ |
|
|
電感電阻比≥ |
截面 |
uH/Ω |
|
|
|
0.5m㎡ |
20 |
20 |
||
|
0.75m㎡ |
20 |
20 |
||
|
1.0m㎡ |
25 |
25 |
||
|
1.5m㎡ |
35 |
35 |
||
|
屏蔽抑制系數 |
|
|
0.01 |
0.01 |
|
試驗電壓 |
|
V/5min |
2000 |
2000 |
|
阻燃性 |
|
符合GB12666-90要求 |
||
七、導體技術參數
|
標稱截面(m㎡) |
導體結構 |
20時導體電阻Ω/Km |
||
|
種類 |
根數/單線標稱直徑(mm) |
不鍍錫 |
鍍錫 |
|
|
0.5 |
R(5) |
16/0.20 |
39.0 |
40.1 |
|
0.75 |
A(1) |
1/0.97 |
24.5 |
24.8 |
|
0.75 |
B(2) |
7/0.37 |
24.5 |
24.8 |
|
0.75 |
R(5) |
24/0.20 |
26.0 |
24.8 |
|
1.0 |
A(1) |
1/1.13 |
18.1 |
26.7 |
|
1.0 |
B(2) |
7/0.43 |
18.1 |
18.2 |
|
1.0 |
R(5) |
32/0.20 |
19.5 |
20.0 |
|
1.5 |
A(1) |
1/1.38 |
12.1 |
12.2 |
|
1.5 |
B(2) |
7/0.52 |
12.1 |
12.2 |
|
1.5 |
R(5) |
30/0.25 |
13.3 |
13.7 |
