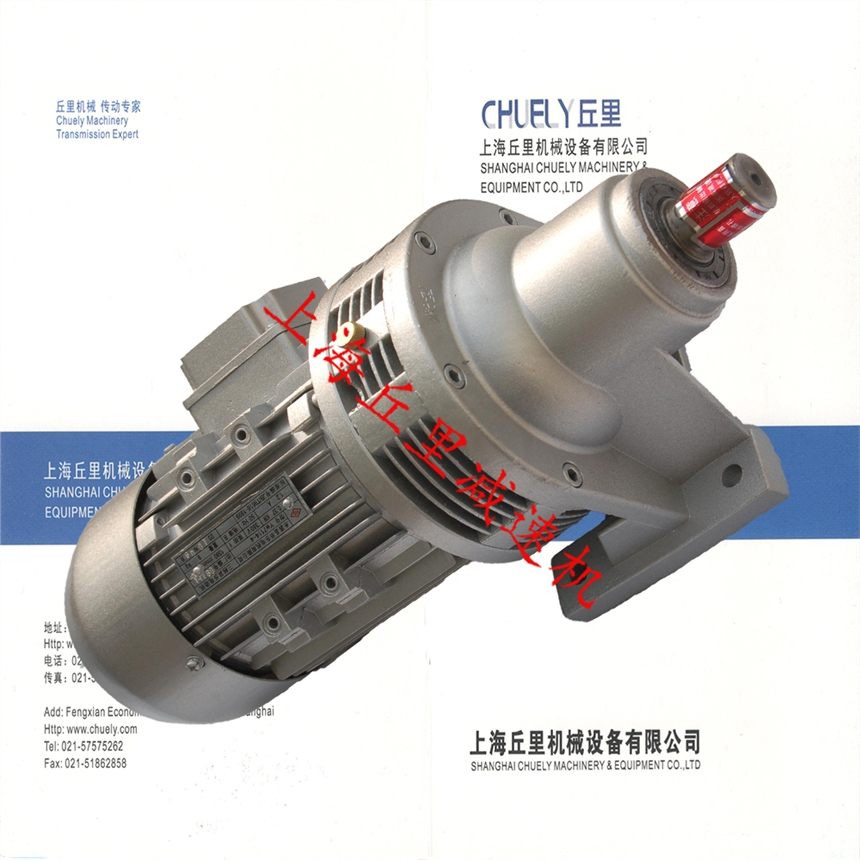

WB系列微型擺線針輪減速機型號規格：

單級速比有：9、11、17、23、29、35、43、59、71、87。雙級速比是由單級

速比組合而成。

機型號單級有：WB65、WB85、WB100、WB120、WB150。

機型號雙級有：WBE1065、WBE1285、WBE1510。

WB型-------臥式單級微型鋁合金擺線減速機；

WBE型—--臥式雙級微型鋁合金擺線減速機；

WBL型------立式單級微型鋁合金擺線減速機；

WBLE型----立式雙級微型鋁合金擺線減速機；

WBL1型----立式方法蘭單級微型擺線減速機；

WBEL1型—立式方法蘭雙級微型擺線減速機

WB、WBD型臥式單級微型擺線減速機外型及安裝尺寸WB系列鋁合金微型擺線針輪

減速機1 機 型 外形尺寸 安裝尺寸 輸入軸 輸出軸 重量

H M N D L L1 C G R E F S v n d0 b1 h1 d1 e1 b h d e 帶D 不帶D

65 120 90 150 110 135 95 60 45 8 60 130 M4 25 45 7 3 11 10 16 4 13.5 12 20 7 5

85 140 100 175 127 148 110 70 53 10 70 150 M5 30 4 9 3 13 12 16 5 16 14 23 9 6

100 155 110 185 145 174 130 80 63 12 80 160 M6 32 4 9 4 15.6 14 20 6 20.5 18 25 13 9

120 190 120 185 188 215 165 100 93 15 90 150 M8 35 4 11 5 17 15 22 8 33 30 35 18 14

150 235 160 250 210 260 200 120 115 18 120 210 M8 50 4 15 6 22 20 30 10 38.5 35 55 35 20

WBL、WBLD型立式單級微型擺線針輪減速機外型及安裝尺寸

WB系列鋁合金微型擺線針輪減速機2 機型 外形尺寸 安裝尺寸 輸入軸 輸出軸

重量

D L1 L L2 D1 n d0 R R1 M D2 S b1 h1 d1 e1 b h d e 帶D 不帶D

65 120 95 135 視 電 機 尺 寸 決 定 100 4 7 8 2.5 24 65 M4 3 11 10

16 4 13.5 12 20 6.5 4.5

85 140 110 148 120 4 9 9 2.5 27 85 M5 3 13 12 16 5 16 14 23 8.5 4.5

100 160 130 174 134 4 9 10 3 30 100 M6 4 15.6 14 20 6 20.5 18 25 12 8

120 190 165 215 160 4 11 10 3 39 140 M8 5 17 15 22 8 33 30 35 17 13

150 230 200 260 200 6 11 14 4 60 170 M8 6 22 20 30 10 38.5 35 55 35 20

WBE、WBED型立式單級微型擺線針輪減速機外型及安裝尺寸

WB系列鋁合金微型擺線針輪減速機3 機 型 外形尺寸 安裝尺寸 輸入軸 軸出軸

重量

H M N D L L1 C G R E F S v n d0 b1 h1 d1 e1 b h d e 帶D 不帶D

1065 155 110 185 145 225 185 80 63 12 80 160 M6 32 4 9 3 11 10 16 6 20.5 18 25 15.5 13.5

1285 190 120 185 168 268 230 100 93 15 90 150 M8 35 4 11 3 13 12 16 8 33 30 35 20 16

1510 235 250 250 210 325 295 120 115 18 120 210 M8 50 4 15 4 15.6 14 20 10 38.5 35 55 40 25

WB系列鋁合金微型擺線針輪減速機4 機型 外形尺寸 安裝尺寸 輸入軸 輸出軸

重量

D L1 L D1 n d0 R R1 M D2 S b1 h1 d1 e1 b h d e 帶D 不帶D

1065 160 185 220 134 4 9 10 3 30 100 M6 3 11 10 16 6 20.5 18 25 13.5 11.5

1285 190 230 268 160 4 11 10 3 39 140 M8 3 13 12 16 8 33 30 35 19.5 16.5

1510 230 295 325 200 6 11 14 4 60 170 M8 4 15.6 14 20 10 38.5 35 55 40 25
