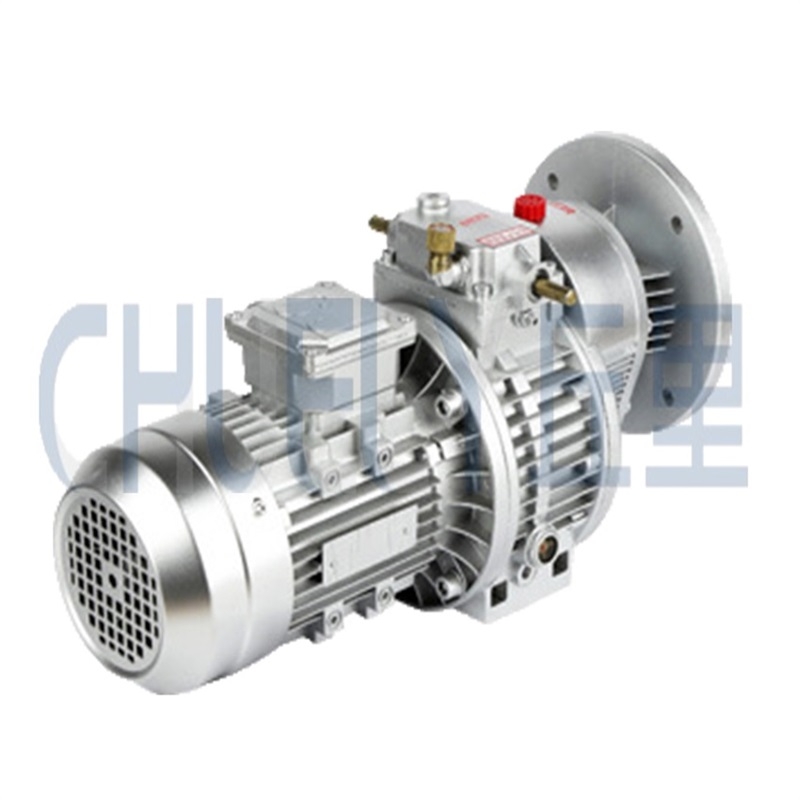

無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。

1.高強度：在加沖擊負栽或機器逆轉時，本機性能可靠，能精確轉動.

2.變速范圍大：變速比均為1：5，即輸出轉速可在1：45至1：7.25之間任意變化。

3.調速精度高：調速精度為1--0.5轉。

4.性能穩定：本機的傳動部件都經過特殊的熱處理，精密度加工摩檫部位，潤滑良好，

運行平穩、噪音低、壽命長。

5.同軸結構：輸入軸、輸出軸同向旋轉，體積小、重量輕。

6.組合能力強：本機可與各種類型減速機組合，實現低轉速，大扭規的變速效果。

7.在允許負載的情況下，調定的轉速恒定；

8.全機*封，可適用于潮濕、多塵、有輕度腐蝕性的工作環境。

主要材料

1、箱體：鑄鐵;

2、齒輪：20CrMo鋼，碳、氮共滲處理(精磨后保持齒面硬度HRC60，硬層厚度>0.5mm);

3、平鍵：45鋼。

技術參數：

功
率：0.18KW～7.5KW

轉
矩：1.5N?m～2062N?m

變速范圍：

1.基本型：200-1000r/min

2.變速機帶一級齒輪減速（i=2.5-5）：40-200r/min

3.變速機帶二級齒輪減速（i=7.1-25）：8-140r/min

MB行星摩擦式機械無級變速器型號：MB02、MB04、MB07、MB15、MB22、MB40、

MB-RV、MB-X、MB-R、MB-S、MB-F、MB-K、MBL02Y-0.18K-C5、MBL04Y-

0.37KW-C5、MBL07Y-0.55KW-C5、MBL07Y-0.75KW-C5、MBL15Y-1.5KW-C5、

MBL15Y-1.1KW-C5、MBL22Y-2.2KW-C5、MBL40Y-3KW-C5、MBL40-4KW-C5、

MBL55Y-5.5KW-C5、MBL75Y-7.5KW-C5。

無級變速機的安裝：

1、輸出軸在加裝聯軸器、皮帶輪、鏈輪等時，請勿重擊。應用輸出軸外端螺孔，

旋入螺釘，壓入聯接件。

2、在基礎上安裝底座式無級變速機時應校準該機的安裝中心線標高，水平度及

相聯部件的相關尺寸，校準傳動軸的同軸度不應超過聯軸器允許的范圍。

3、立式MB無級變速機可任意角度安裝，油位必須超過較高一側的油標中心線。

無級變速機的使用：

1、在使用前，無級變速機和減速機應分別加入*定的潤滑油。

2、MB無級變速機工作環境的溫度不超過40℃，工作油溫表面不得超過70℃。如

較高的輸入轉數和新機使用時會出現略高的溫升，經飽和運轉80小時后，溫升

逐漸降低，此后，溫升高于環境溫度20℃—25℃并保持穩定溫升。

3、MB無級變速機必須在開機情況下方可調速，否則將損壞零件。

4、無級變速機出廠時，調速限位螺釘已經調整在極限位置，不得任意調整，以免損壞零件。

5、無級變速機不得超過額定轉矩T使用。

6、無級變速機適用于正反兩向運轉。

7、如更換電機，應保留原裝油封的電機法蘭，以免潤滑油滑入電機。

公司名稱：上海丘里機械設備有限公司

品牌: 上海丘里

型號: UD010

顏色分類: UDL0.18變速機 UDL0.25B3變速機UDL UDL0.75B3變速機 UD1.5B3

 變速機 UD2.2變速機 UD4.0B3變速機 MB/UD變速機專用潤滑油 MB變速機通氣帽手輪
